POWER 7 / 10 / 15
4. Монтаж
4.7 Подающий и обратный трубопроводы

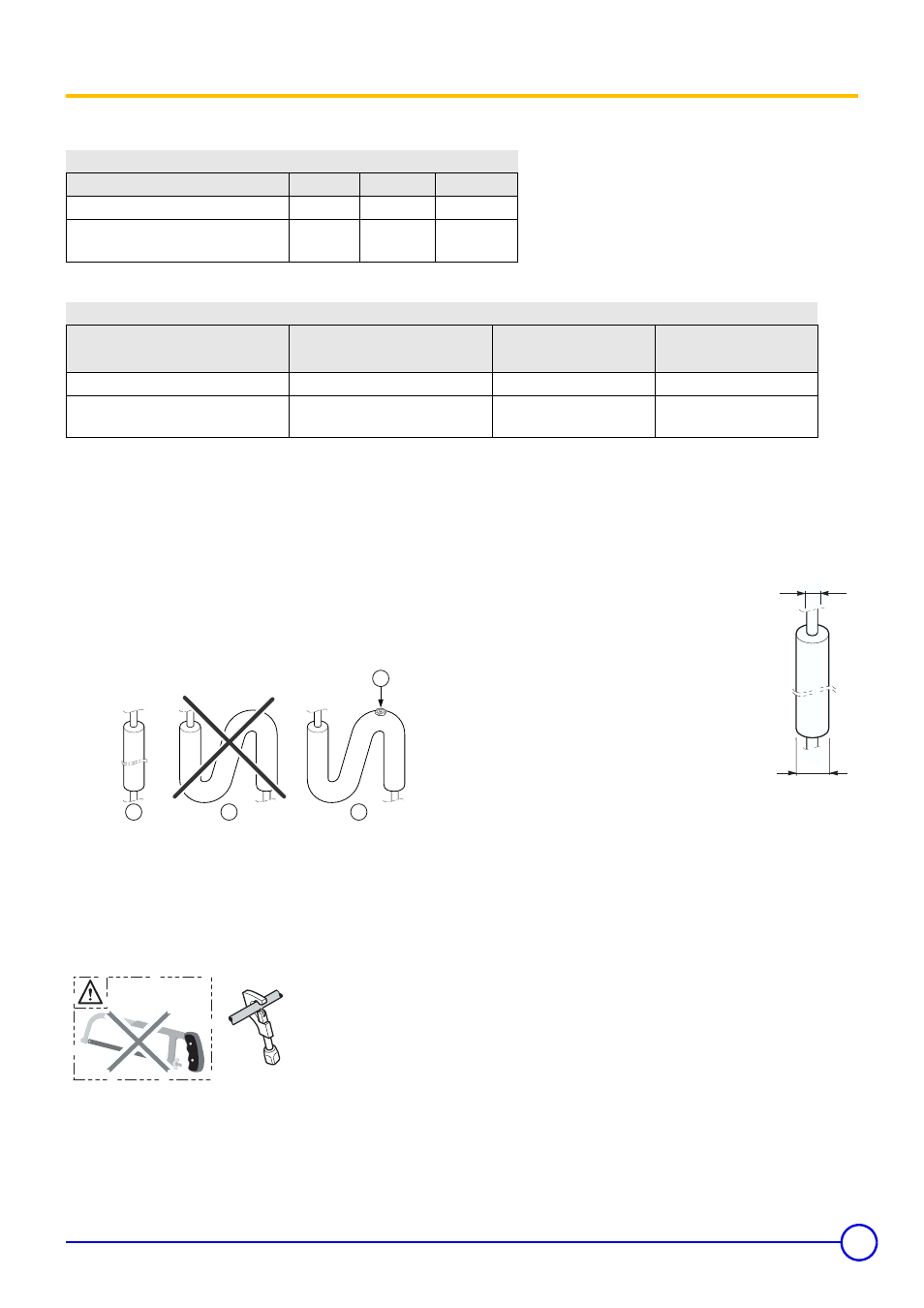

Расчёт размеров
Установка с солнечными коллекторами POWER 7 :
Установка с солнечными коллекторами POWER 10/15 :
Чтобы во время процесса удаления воздуха использовать
преимущества трубопровода без воздухоотделителя или без
воздухоотводчика, расход теплоносителя в контуре солнечных
коллекторов не должен опускаться ниже 0.4 m/s.
Трубопроводы между солнечными коллекторами и патрубками
водонагревателя солнечной установки должны быть как можно
более короткими и с уклоном.
Если невозможно соблюдать критерии расположения, которые
обеспечивают оптимальное отделение воздуха из солнечной
установки, то в верхней точке (в верхних точках) должен быть
установлен воздухоотделитель с ручным воздухоотводчиком
.
Идеально
Неправильно (из верхней точки не удаляется воздух)
Правильно (из верхней точки удаляется воздух)
Место для установки воздухоотделителя с ручным
воздухоотводчиком
Подключение
Запрещено использовать ножовку по металлу.
`
Соединение труб при помощи компрессионного фитинга.
`
Пайка твёрдым припоем : Припой для твёрдой пайки без флюса -
в соответствии с DIN EN 1044, например, L-Ag2P или L-CuP6.
Пайка мягким припоем не разрешена.
Использование
флюса
способствует
коррозии
отопительных установок, которые в качестве теплоносителя
используют пропиленгликоль. Во всех случаях необходима
промывка внутренней части трубопроводов.
Изоляция трубопроводов
`
Существующая - для Duo-Tube
(дополнительное оборудование).
В случае использования других медных
трубопроводов, теплоизоляция должна
быть :
- Устойчивой к постоянным высоким
температурам (до 175 °C) в зоне коллектора
и в горячей зоне подающей линии, а также
до -30 °C.
- Устойчивой к ультрафиолету и к погодным
явлениям в зоне крыши.
- Предпочтительна герметичная и бесшовная
теплоизоляция
- Толщина теплоизоляции должна быть равна диаметру трубы
с коэффициентом К = 0.04 W/mK.
Уменьшение теплоизоляции на 50 % допустимо при
прохождении через крышу или через стены.
`
Рекомендуемые материалы для температур максимум
175 °C
- DuoFlex от De Dietrich
- Armaflex HT
- Минеральная вата
- Стекловата
Чтобы защитить теплоизоляцию от механических
повреждений, ударов клювов птиц и ультрафиолета. В
зоне
крыши
необходимо
предусмотреть
дополнительную обкладку теплоизоляции, которая
представляет собой футляр из листа алюминия. Эта
дополнительная
обкладка
должна
быть
загерметизирована при помощи силикона.
Число коллекторов :
POWER 7
от 2 до 7
от 8 до 12
от 13 до 16
Диаметр подключения (в мм)
14-15
16-18
18-22
Макс. длина (подающая +
обратная линии)
40 м
40 м
40 м
Число коллекторов :
POWER 10
0
1
0
2
2
0
1
1
0
0
0
0
0
POWER 15
1
1
2
0
1
3
3
4
6
7
8
9
10
Диаметр подключения (в мм)
14-15
16-18
18-22
Макс. длина (подающая +
обратная линии)
40 м
40 м
40 м
1
2
3
4
