PROVISOIRE
13
28/06/2010 - FR-300017322-001-C
POWER 7 / 10 / 15
4. Монтаж
4.5.2
Установка на плоской крыше

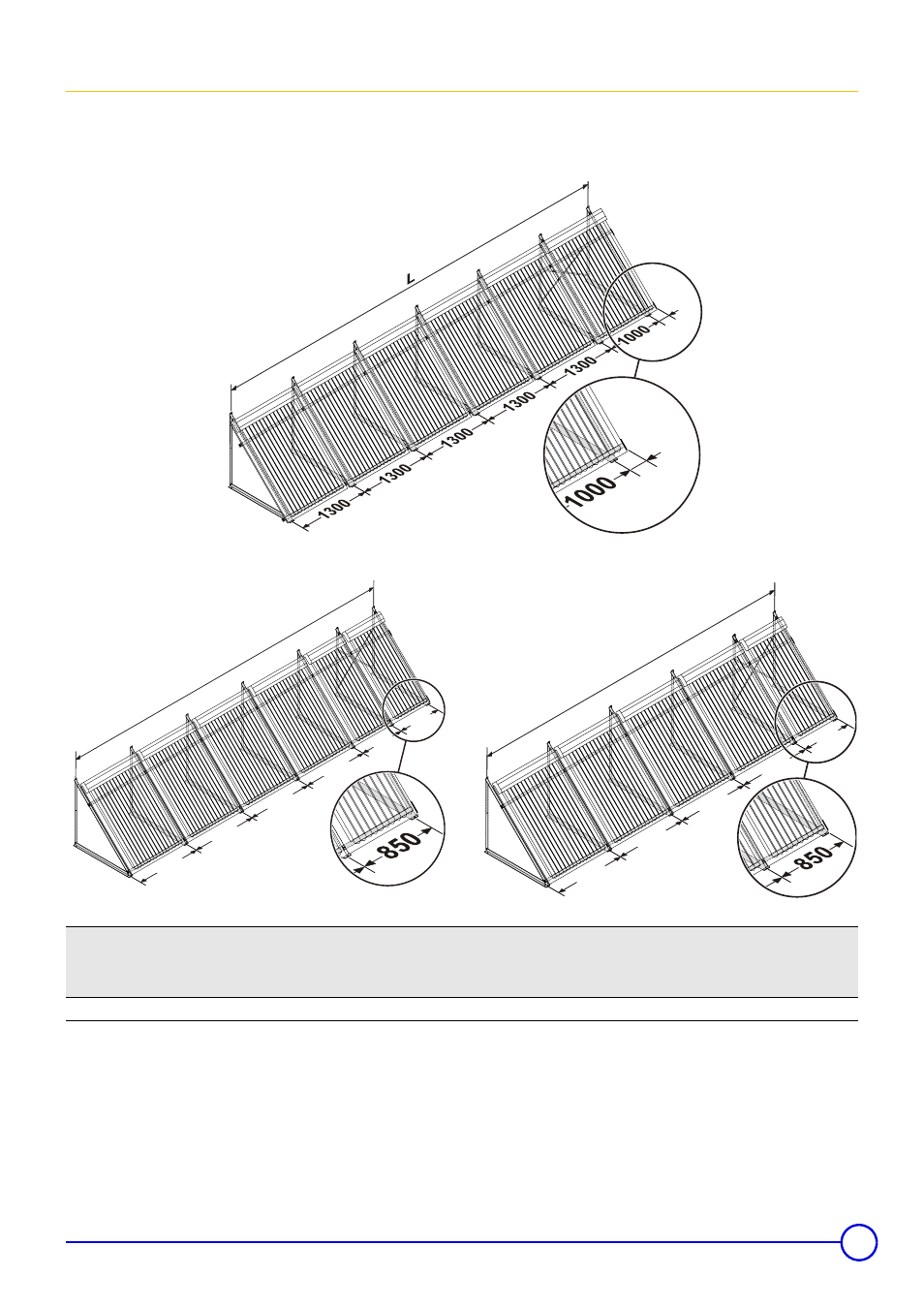

Расположение опор для установки на плоской крыше :
Пример 1 : 6 x POWER 15
Пример 2 : 2 x POWER 10 + 4 x POWER 15
Пример 3 : 1 x POWER 10 + 4 POWER 15
150
150
M001429-B
L
300
1
00
13
1300
00
13
900
850
M001430
L
00
13
1300
1300
0
130
850
M001431
Число коллекторов :
POWER 10
0
1
0
2
2
0
1
1
0
0
0
0
0
POWER 15
1
1
2
0
1
3
3
4
6
7
8
9
10
L
1300
2200
2600
1800
3100
3900
4800
6100
7800
9100
10400
11700
13000
