Настоятельно рекомендуем установить систему
регулирования в жилом помещении.
TWH 200E TWH 300E TWH 300EH
A (мм) 1690
2000
2000
4

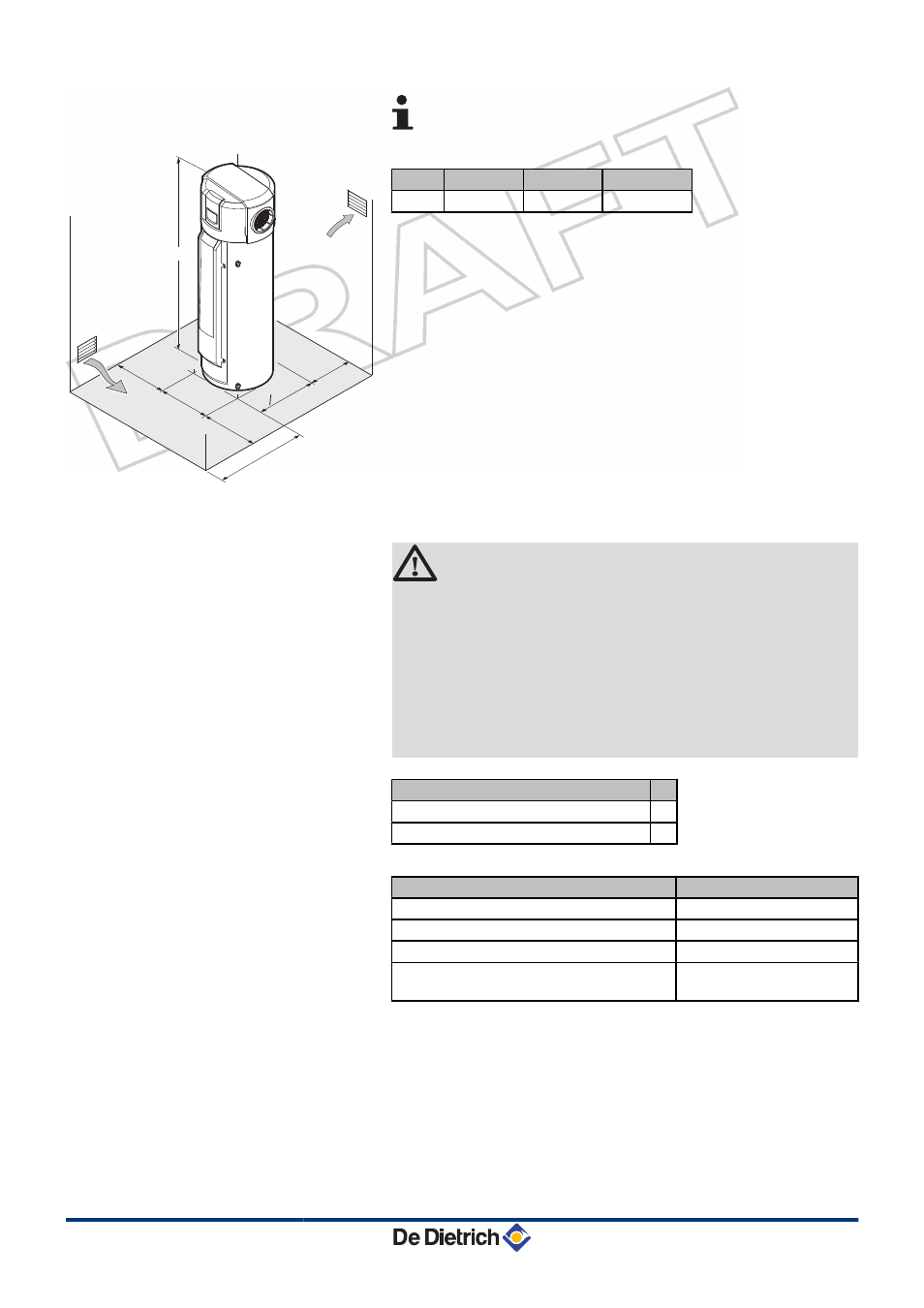

Оставить вокруг оборудования достаточно свободного
пространства для обеспечения беспрепятственного доступа
к оборудованию и для проведения технического
обслуживания.
4
Модель 200 : Для работы оборудования без воздуховодов
предусмотреть минимальное расстояние 0.4 м с двух сторон
оборудования и минимальную высоту комнаты 1.84 м.
4
Модель 300 : Для работы оборудования без воздуховодов
предусмотреть минимальное расстояние 0.4 м с двух сторон
оборудования и минимальную высоту комнаты 2.15 м.
n Длина воздуховодов
ВНИМАНИЕ
Не использовать принадлежности с большим рабочим
сопротивлением (вытяжная решетка с
противомоскитной сеткой, гибкий воздуховод с
частичным перекрытием ...). Сопротивление
принадлежностей должно быть не больше
статического давления вентилятора (50 Па). Если
сопротивление больше, то производительность
оборудования уменьшится, а время нагрева
увеличится.
Максимальная длина воздуховода м
Диаметр 160 мм
10
Диаметр 200 мм
20
Принадлежности
Эквивалентная длина, м
Колено 90° (Диаметр 160 мм)
3
Колено 90° (Диаметр 200 мм)
2
Переходник 200 мм на 160 мм
1
Наружная решетка (Диаметр160 мм)
(Алюминий)
2
C003188-F
V > 30m
3
15
0
15
0
mi
n.
40
0
mi
n.
40
0
69
0
A
0
60
0
4. Установка
TWH 200E TWH 300E TWH 300EH
