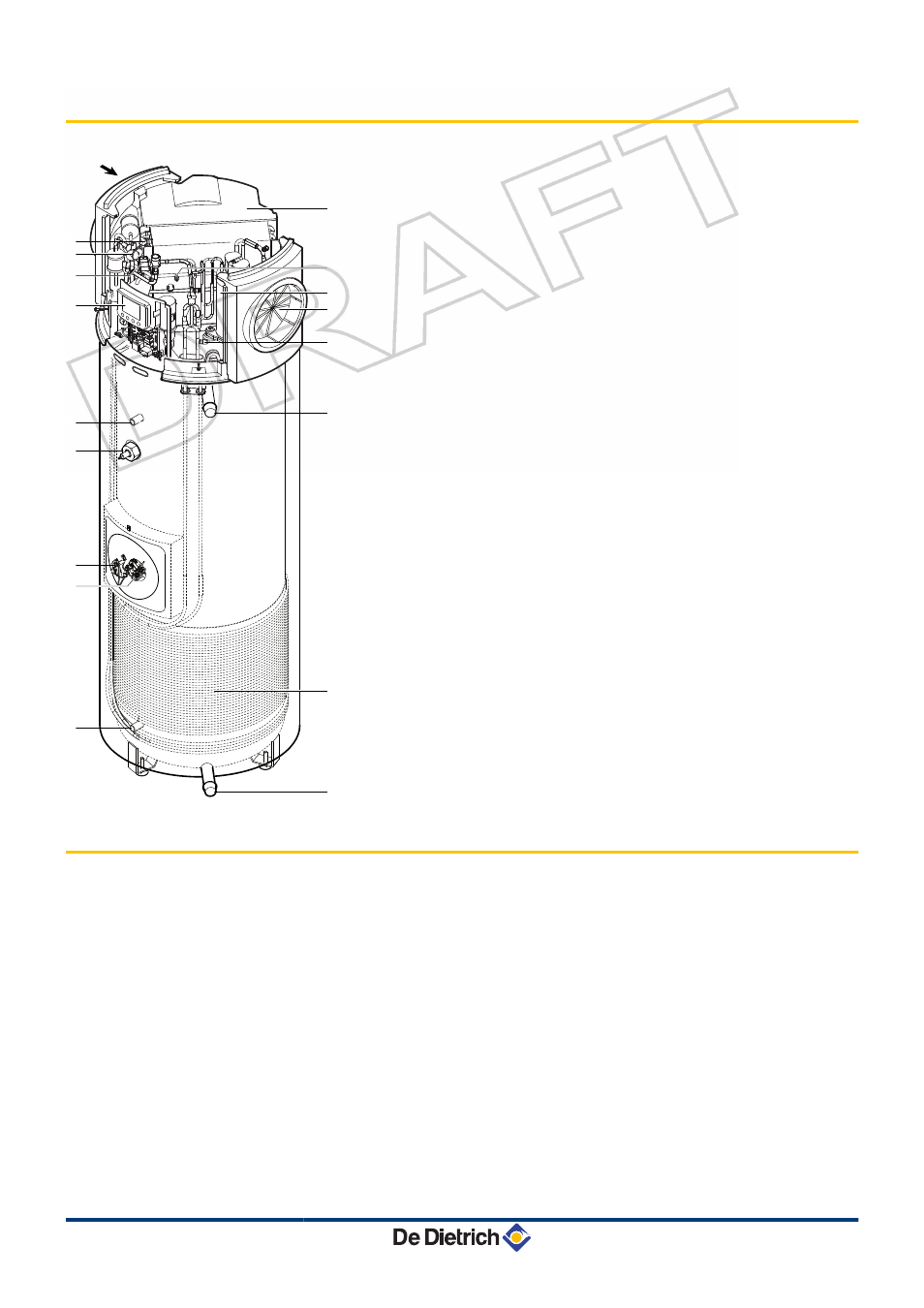

Основные компоненты
1
Испаритель
2
Дроссель
3
Электрический клапан для размораживания
4
Система регулирования
5
Датчик температуры
6
Анод с наводимым током
7
Защитный термостат
8
Закрытый стеатитовый электрический
нагревательный элемент
9
Датчик температуры
10
Воздухопровод
11
Реле низкого давления (НД)
12
Компрессор
13
Вентиляционная решетка
14
Отвод для измерения давления - Высокое давление
(ВД)
15
Выход горячей санитарно-технической воды
16
Вход холодной воды
17
Вентилятор
18
Конденсатор
3.3
Принцип действия
Термодинамический водонагреватель использует ненагретый
комнатный или наружный воздух для нагрева горячей санитарно-
технической воды.
Контур хладагента - это закрытый контур, в котором
хладоноситель R-134a выполняет роль энергоносителя.
В теплообменнике с оребрением при низкой температуре
испарения энергия забираемого воздуха передаётся
хладоносителю.
Компрессор забирает хладоноситель в виде пара, повышает его
давление и температуру до более высоких значений, а затем
направляет в конденсатор. В конденсаторе воде передаётся
тепло, полученное в испарителе, а также часть поглощённой
компрессором энергии.
