подключение

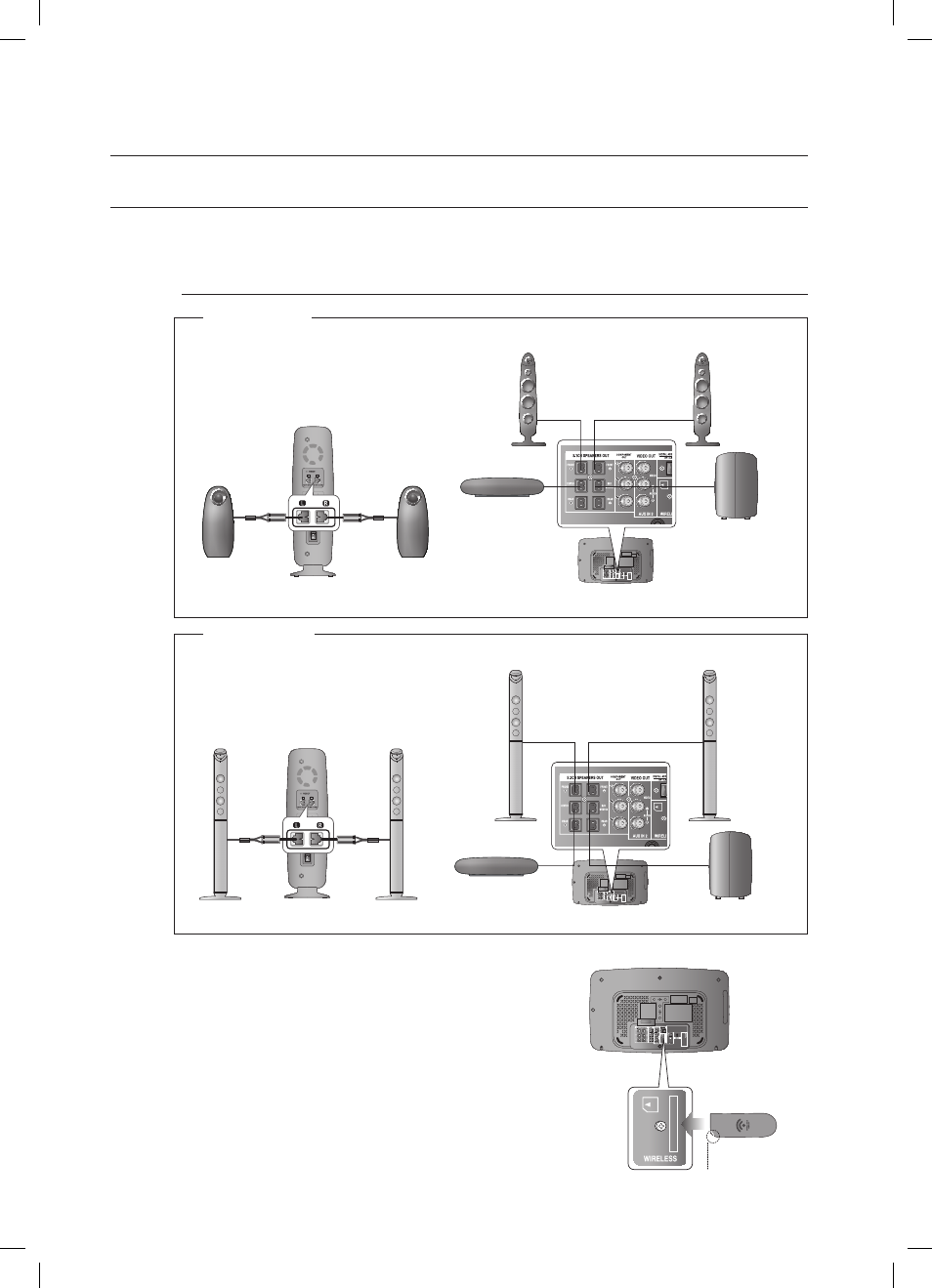

ПОдКЛюЧЕНИЕ дОПОЛНИТЕЛЬНОгО уСИЛИТЕЛя бЕСПРОВОдНОгО ПРИЕМНИКА
Чтобы подключить задние громкоговорители беспроводным способом, необходимо приобрести модуль
беспроводного приемника и плату TX у продавца Samsung.
Если модуль беспроводного приемника (SWA-4000) приобретен
Подсоедините передние, центральные громкоговорители
и сабвуфер к проигрывателю DVD, пользуясь
инструкциями на стр. 20~21.
Когда проигрыватель DVD выключен, вставьте карту TX в
разъем карты TX (WIRELESS) на боковой стороне
основного устройства.
Возьмите плату TX стороной со скосом вниз и вставьте ее в порт.
С помощью карты TX осуществляется беспроводная связь между
основным блоком и беспроводным модулем.
Подсоедините левый и правый тыловые громкоговорители к
беспроводному модулю.
Подключите кабель питания беспроводного модуля
приемника к сетевой розетке и включите модуль, нажав ON.
1.
.
~
~
.
.
Карта TX
Сторона со скосом
вниз
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Л)
Сабвуфер
Центральный
громкоговоритель
Тыловой
громкоговоритель (Пр)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Фронтальный
громкоговоритель (Л)
HT-KX715
HT-TKX715
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Л)
Сабвуфер
Центральный
громкоговоритель
Тыловой
громкоговоритель (Пр)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Фронтальный
громкоговоритель (Л)
