подключение

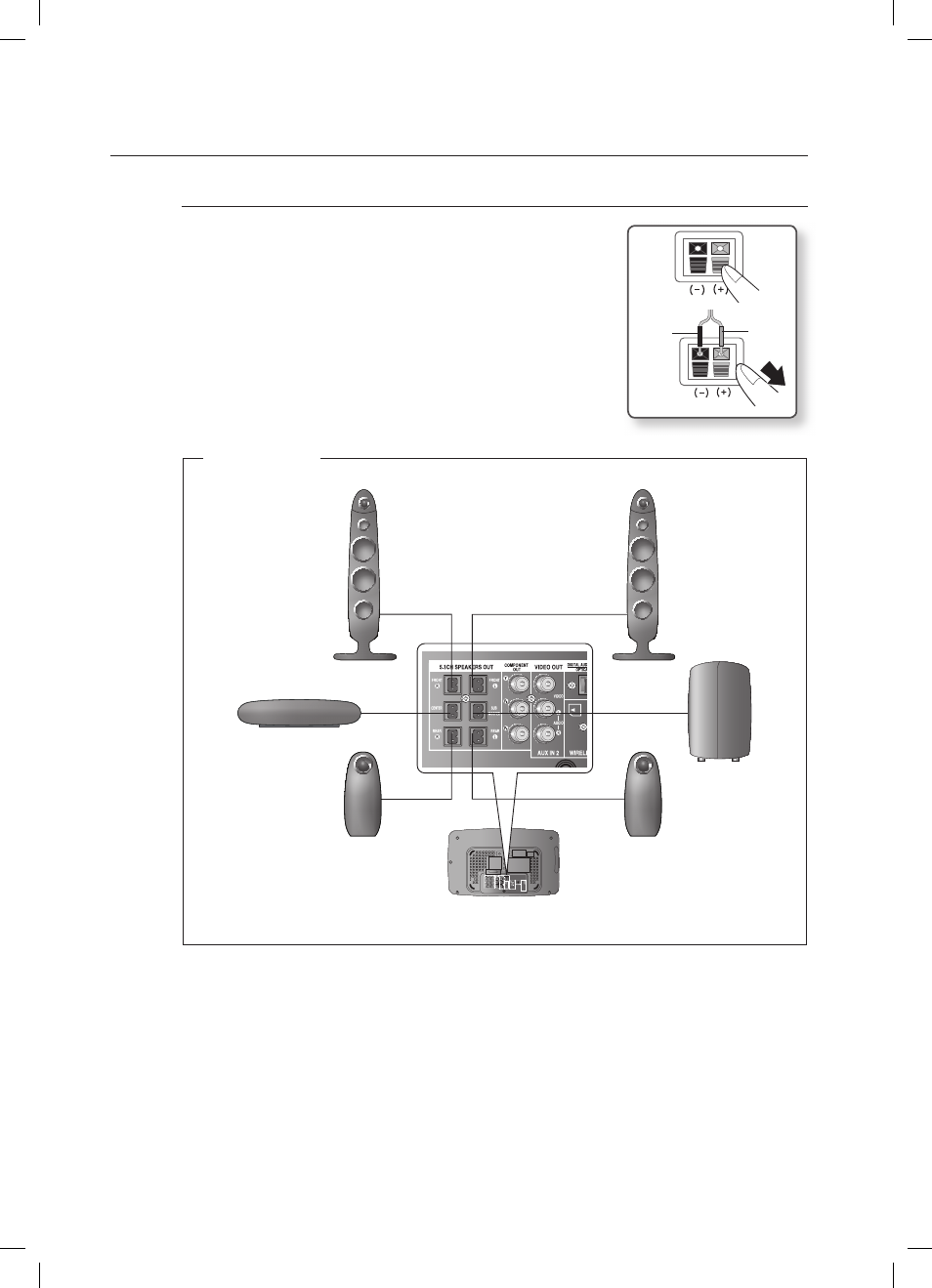

Подсоединение громкоговорителей акустической системы
Нажмите вниз фиксатор контактного терминала на задней
стенке громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный
терминал (–), а провод с красной изоляцией в красный
контактный терминал (+).
Выполните подключение к разъемам на задней панели домашнего кинотеатра.
Помните, что цвет гнезд для подключения каждого громкоговорителя
должен совпадать с цветом подключаемых штекеров.
1.
.
.
~
Сабвуфер
Тыловой
громкоговоритель (Пр)
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Л)
HT-KX715
Черный
Красный
Фронтальный
громкоговоритель (Л)
