Для установки датчика GSC 10:
1. Расположите датчик GSC 10 на
задней опоре цепи (с противо-
положной стороны от привода).
Свободно закрепите датчик с
помощью двух хомутиков.
2. Зафиксируйте педальный
магнит на шатуне с помощью
держателя и хомутика. Педаль-
ный магнит должен находиться
на расстоянии не более 5 мм от
датчика GSC 10. Линия отсчета
на педальном магните должна
быть выровнена с линией
отсчета датчика.

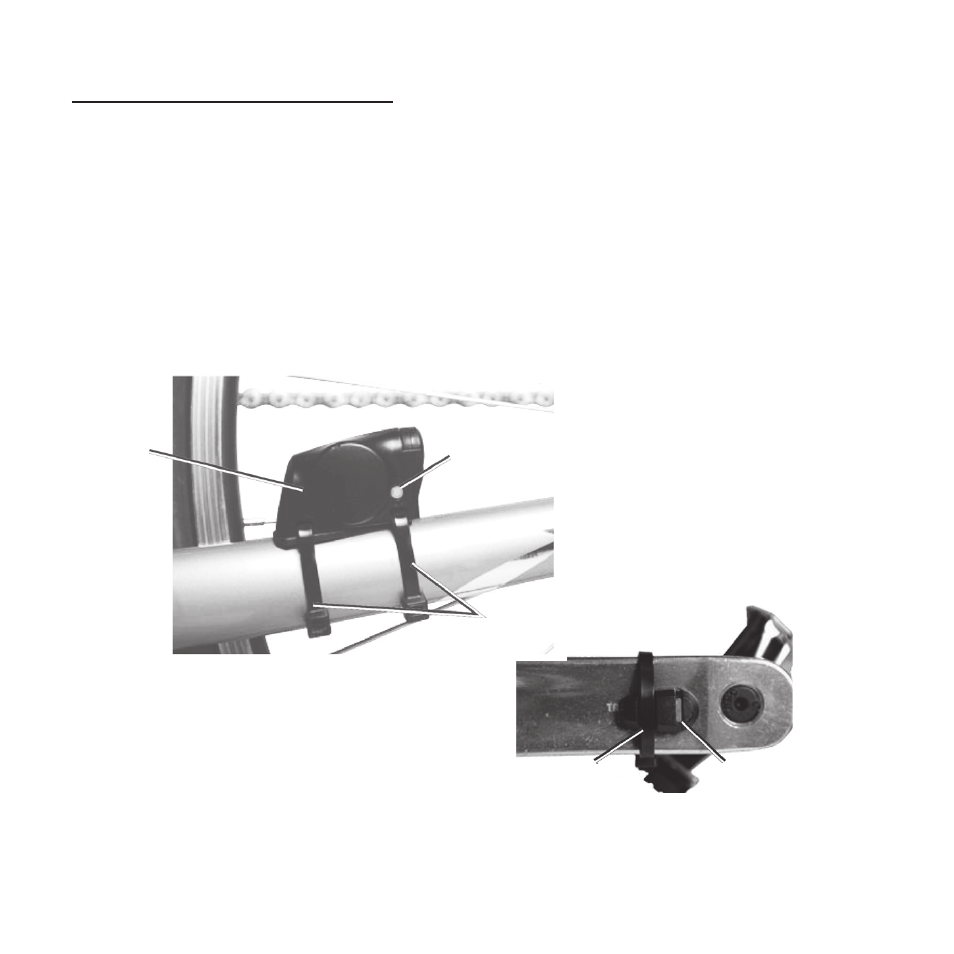

Рис.: Датчик GSC 10 на задней
опоре цепи.
Indication
line =
линия
отсчета Reset button = кнопка
сброса
Cable ties = хомутики
Рис.: Педальный магнит на шатуне
Cable tie =
хомутик
Indication line =
линия отсчета
