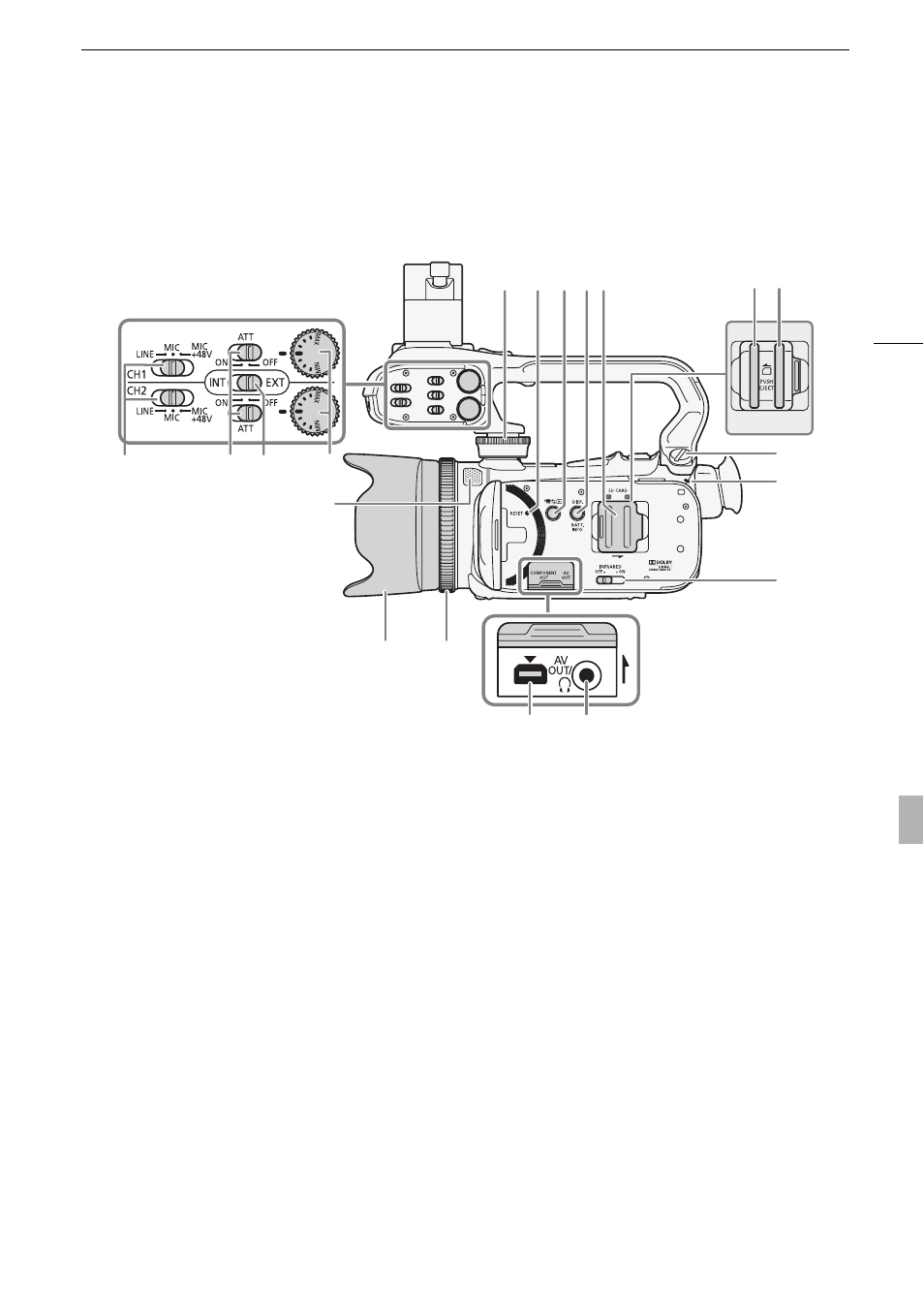

Названия компонентов
15
Названия компонентов
1
Передний винт узла рукоятки
(
0 24)
2
Кнопка RESET (сброс) (
0 170)
3
Кнопка
2 (камера/
воспроизведение) (
0 31)
4
Кнопка DISP. (индикация на
экране) (
0 89)/Кнопка BATT. INFO
(информация об аккумуляторе)
(
0 165)
5
Крышка сдвоенного гнезда карт
памяти
6
Гнездо карты памяти X (
0 37)
7
Гнездо карты памяти Y (
0 37)
8
Задний винт узла рукоятки (
0 24)
9
Индикатор ON/OFF (CHG) (
0 22)
Зеленый – ВКЛ.
Оранжевый – режим ожидания
(
0 48)
Красный – зарядка (
0 22)
10 Переключатель INFRARED
(инфракрасный свет) (
0 91)
11 Разъем AV OUT (
разъем
X (наушники) (0 83)
12 Разъем COMPONENT OUT
(
13 Кольцо фокусировки (
0 51)
14 Бленда объектива (
0 25)
15 Встроенный микрофон (
0 80)
16 Диски уровня записи звука для
каналов CH1 и CH2 (
0 79)
17 Переключатель аудиовхода
(
0 74)
18 Переключатели ATT (микрофонный
аттенюатор) для каналов CH1 и
CH2 (
0 76)
19 Переключатели разъема XLR для
каналов CH1 и CH2 (
0 76)
4
6 7
14
13
10
8
9
2
1
3
12
11
5
19
17
18
16
15
Вид слева
