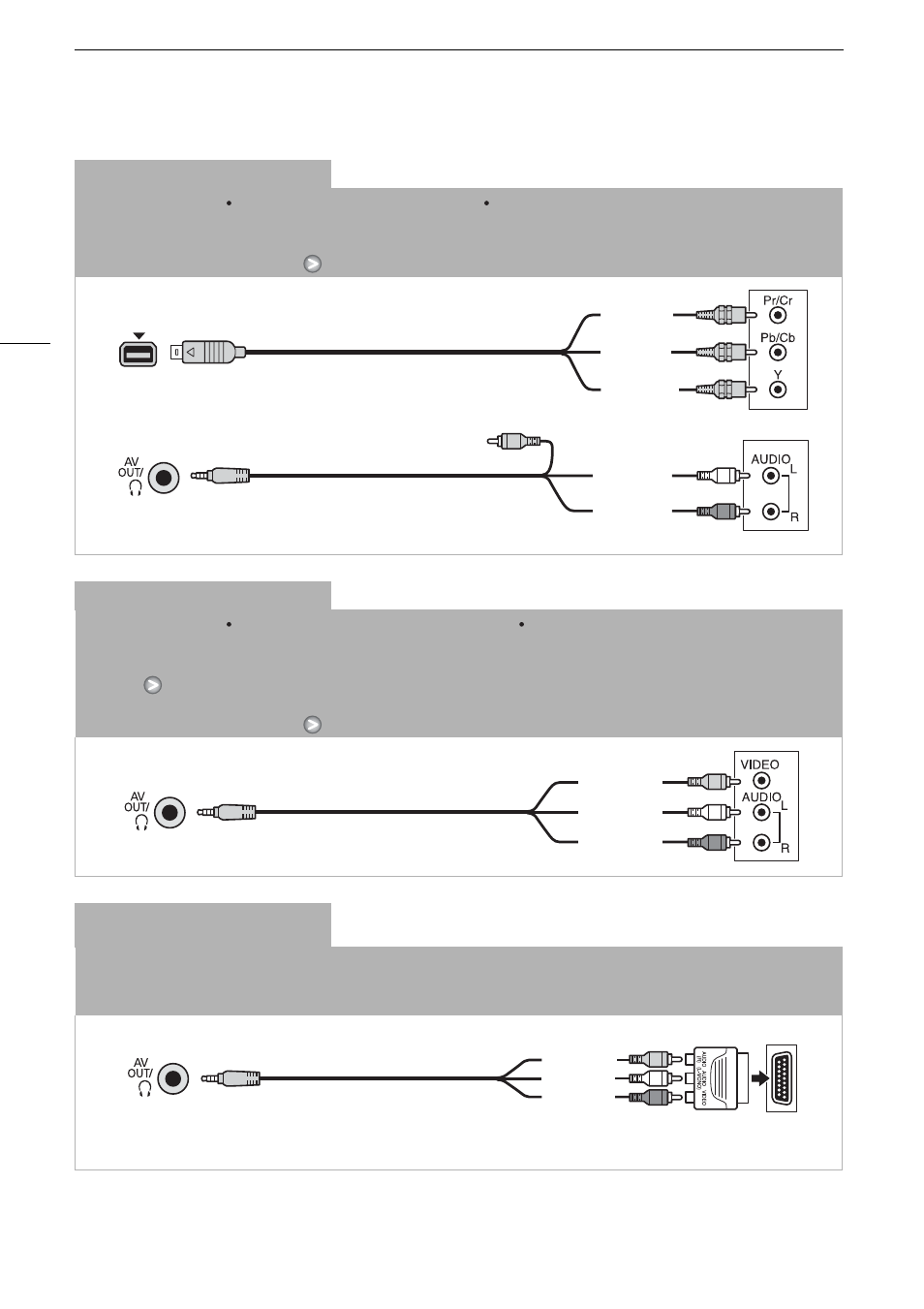

Схемы подключения

130

Подключение

B

Компонентный видеосигнал

Тип: аналоговое Качество: высокая четкость Только выход
Подключение к ТВ высокой четкости (HDTV), оснащенному входными компонентными видеоразъемами. Измените
в видеокамере следующие настройки:
- Задайте для параметра

6

[АV/Наушники] значение [

H AV]

Подключение

C

Композитный видеосигнал

Тип: аналоговое Качество: стандартная четкость Только выход
Подключение к стандартному ТВ или видеомагнитофону с входными аудио-/видеоразъемами. Измените в
видеокамере следующие настройки:
-

y

[Формат ТВ] в соответствии с ТВ (широкоэкранный или 4:3), если ТВ не может автоматически

определять и изменять соотношение сторон
- Задайте для параметра

6

[АV/Наушники] значение [

H AV]

Подключение

c

Композитный видеосигнал

(SCART)

Во всех отношениях точно такое же подключение, как приведенное выше подключение C.
Подключение к стандартному ТВ или видеомагнитофону с входным разъемом SCART. Требуется адаптер SCART
(продается в магазинах).

Белый

Компонентный кабель CTC-100/S

(входит в комплект поставки)

Стереофонический видеокабель STV-250N

(входит в комплект поставки)

Красный

Зеленый

Синий

Красный

Красный

Белый

Желтый

Стереофонический видеокабель STV-250N

(входит в комплект поставки)

Стереофонический видеокабель STV-250N

(входит в комплект поставки)

Адаптер SCART

(продается в магазинах)

Желтый

Белый

Красный
