15
Гигабитный неуправляемый коммутатор
Подключение Глава 2
Порт Ethernet 21Г

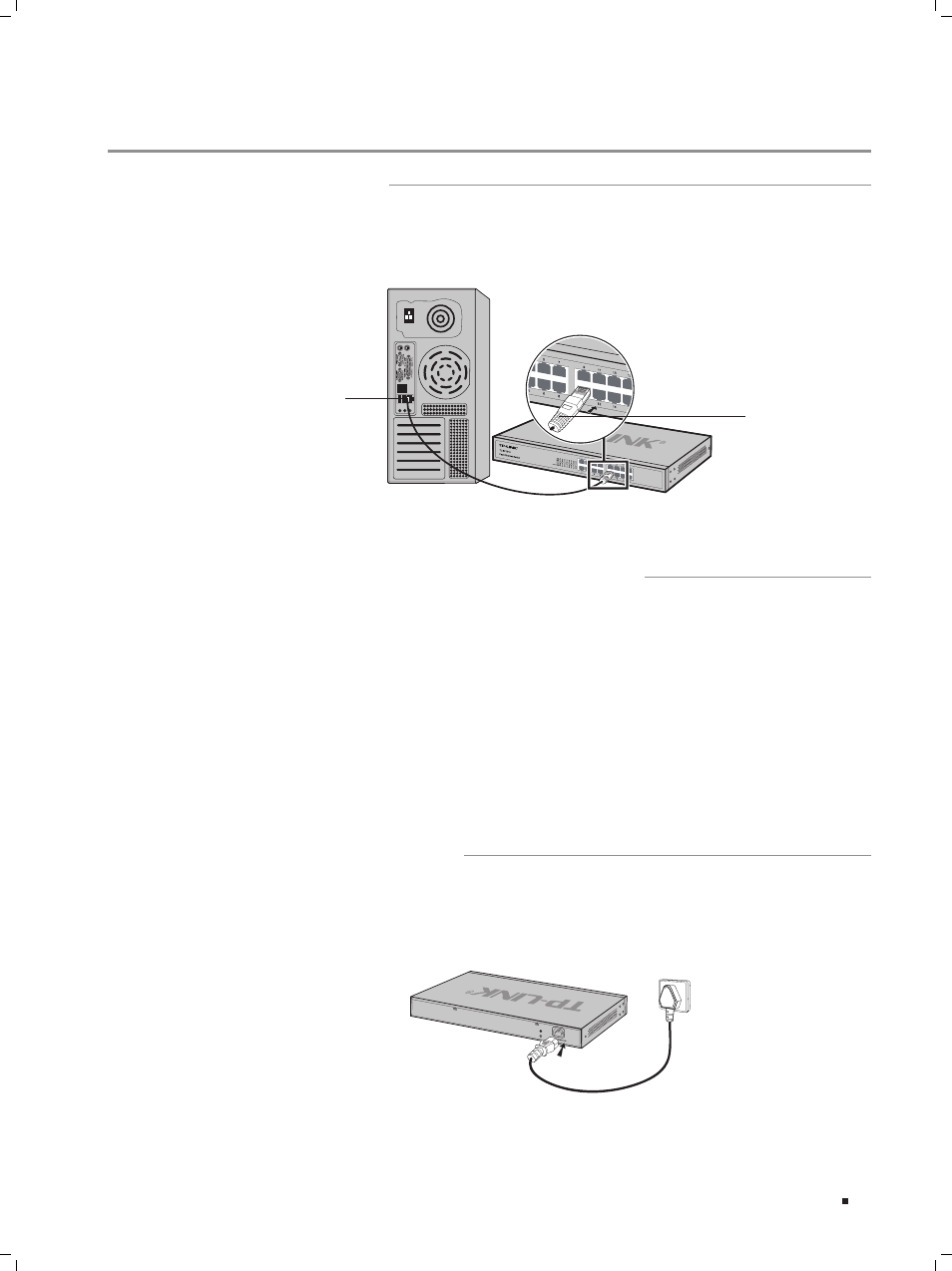

Соедините Ethernet-порт коммутатора с сетевым устройством по кабелю RJ45, как
указано на рисунке.
Порт RJ45
Кабель RJ45
Подключение к порту (разъём RJ45) Рисунок 4-1
Проверка правильности установки 211
После завершения установки, пожалуйста, проверьте следующее:
Вокруг коммутатора должно быть примерно 5-10 см пустого пространства для
■
циркуляции воздуха.
Убедитесь, что напряжение источника питания отвечает требованиям входного
■
напряжения устройства.
Розетка, устройство и монтажная стойка должны быть правильно заземлены.
■
Устройство правильно соединено с другими сетевыми устройствами.
■
Включение питания 211
Подключите отрицательный разъём кабеля питания к разъёму питания на вашем
устройстве, а вилку кабеля питания подключите к электрической розетке, как
указано на данном изображении.
Подключение к электросети Рисунок 4-2
Подключение
