Гигабитный неуправляемый коммутатор
Защита от молний
Коммутатор (задняя панель)
Кабель заземления Вывод заземления
Шина заземления

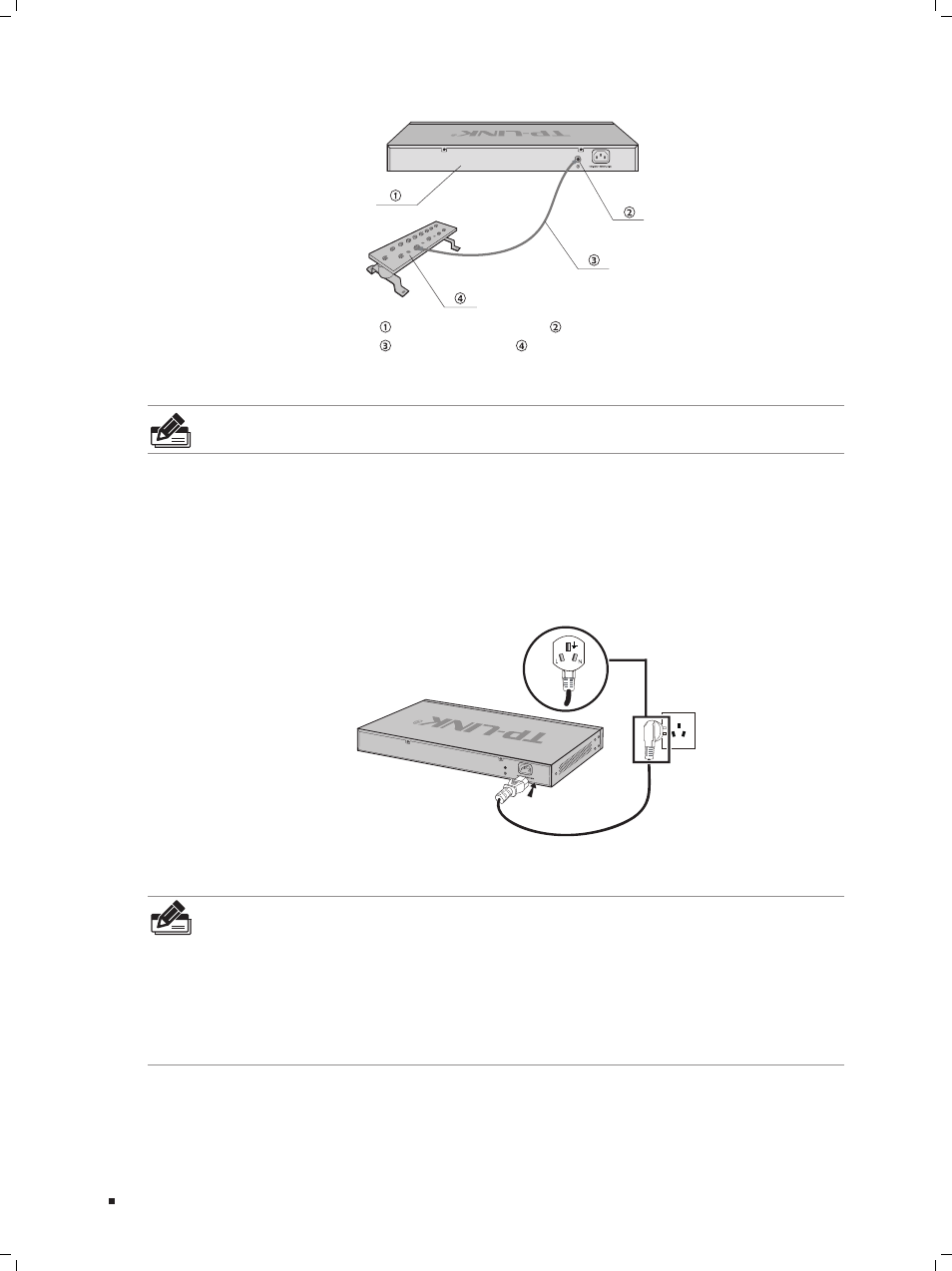

Подключение к шине заземления Рисунок 3-1
Примечание: Шина заземления и кабель заземления не поставляются с нашим
устройством. При необходимости вы можете приобрести её отдельно.
Заземление через блок питания
■
Если устройство установлено в обыкновенных условиях, оно может быть
заземлено через кабель заземления вашего источника питания, как указано на
изображении ниже.
Заземление Рисунок 3-2
Примечание:
На изображении указан общий принцип заземления. На изображении указана
■
лишь общая схема подключения. Штепсельная вилка, которая входит в
комплект поставки, будет соответствовать электророзетке, используемой в
Вашей стране, поэтому она может отличаться от указанной на изображении.
Если вы собираетесь заземлить устройство через кабель питания, убедитесь,
■
что электрическая розетка также обладает заземлением (в электропроводке
должен присутствовать отдельный провод заземления).
