Инструкция по эксплуатации TP-Link TL-SG1024D V1
Страница 6
5
Глава 3: Ознакомление с внешними элементами устройства (на
примере TL-SG1024)
1) Передняя панель и светодиодные индикаторы

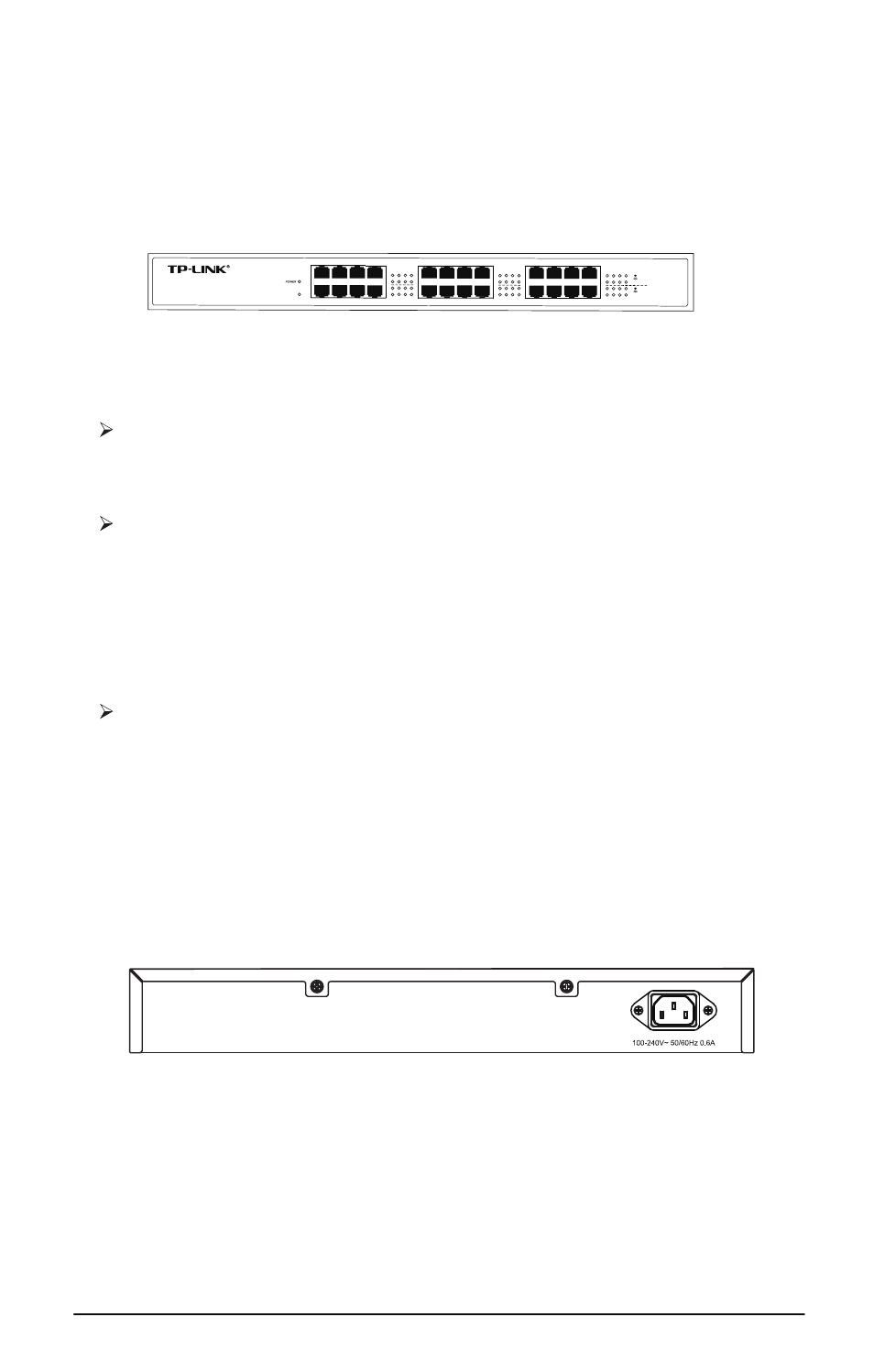

Рисунок
3-1 Схема передней панели и светодиодов коммутатора
TL-SG1024
Светодиод Power (Питание): Данный индикатор загорается при
включении
коммутатора.
Светодиоды Link/Act 1000Мб/с: Один светодиодный индикатор
будет
гореть зеленым цветом, когда какое-либо 1000Мб/с
устройство
подключено к соответствующему порту. Он будет мигать
при
передаче или получении данных по этому соединению.
Светодиоды Link/Act 10/100Мб/с: Один светодиодный
индикатор
будет гореть зеленым цветом, когда какое-либо
10/100Мб/с устройство подключено к соответствующему порту. Он
будет
мигать при передаче или получении данных по этому
соединению
.
2) Задняя панель
Рисунок
3-2 Схема задней панели коммутатора TL-SG1024
На
задней панели коммутатора TL-SG1024 расположена только
электрическая
розетка, а именно розетка переменного тока.
Подсоедините
один конец сетевого шнура сюда, а другой конец к
сетевой
розетке.
2
4
6
8
1
3
5
7
10 12 14 16
9
11 13 15
18 20 22 24
17 19 21 23
Link
Link
Act
Act
1000Mbps
1000Mbps
2
4
6
8
1
3
5
7
9
11
13
15
10
12
14
16
20
17
19
21
23
18
22
24
TL-SG1024
24-Port Gigabit Ethernet Switch
FAN
