Инструкция по эксплуатации TP-Link TL-SG1024D V1
Страница 3
2
Глава 1: Установка
1) Установка коммутатора на поверхность или крепление в стойку Перед
тем как поместить коммутатор на поверхность прикрепите четыре
резиновые ножки к дну коммутатора, после чего поставьте
коммутатор на поверхность, способную выдержать вес в 5 кг. Перед
креплением коммутатора в стойку выключите все оборудование,
подсоединенное к коммутатору. Затем привинтите L-образные рейки к
боковым сторонам коммутатора, затените шурупы на стойке.

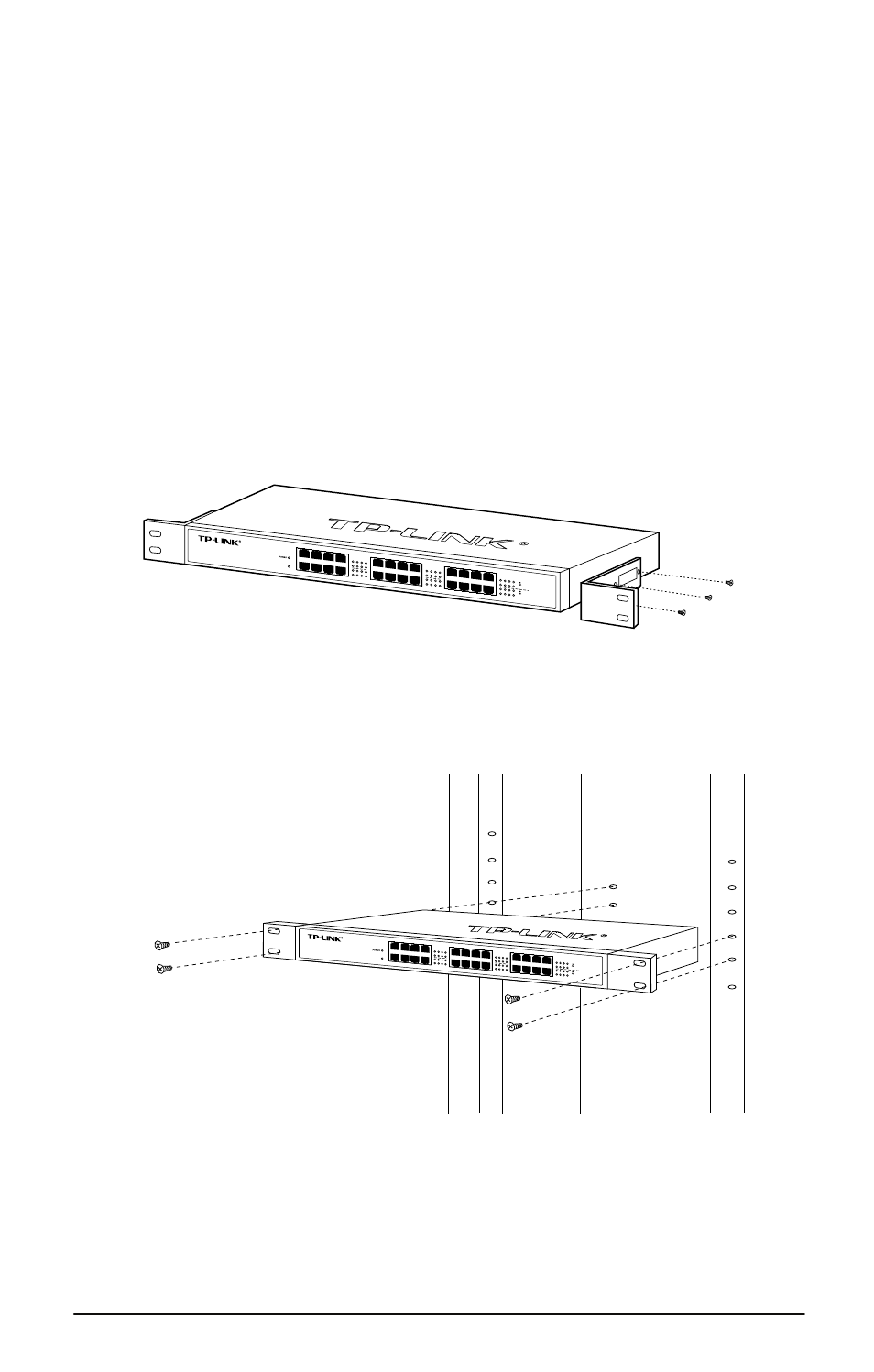

Рисунок 2-1 привинтите L-образные рейки к боковым сторонам
коммутатора
Рисунок 2-2 Затените шурупы на стойке
2) Тщательно осмотрите блок питания и убедитесь, что он должным
образом подсоединен к источнику питания.
