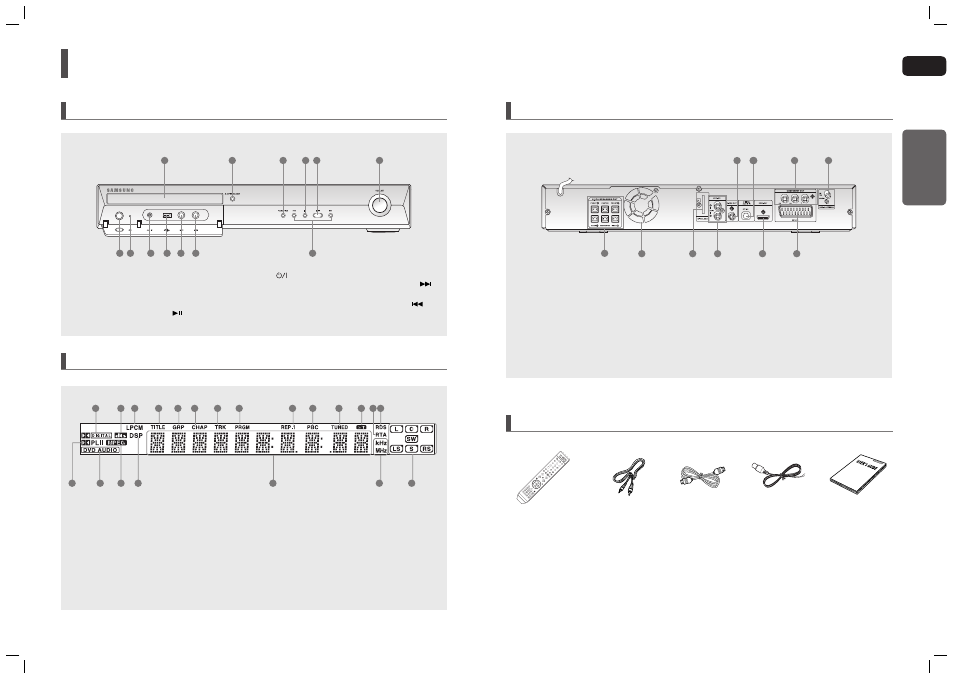

Описание
Передняя панель
1. Лоток для диска
2. Кнопка Открыть/Закрыть
3. Кнопка ФУНКЦИИ
4. Кнопка СТОП ()
5. Кнопка Воспроизведение/Пауза ( )
6. Регулировка громкости
7. Кнопка питания ( )
8. Индикатор режима ожидания
9. Гнездо AUX IN 1
10. Гнездо USB
11 Гнездо MIC1
12 Гнездо MIC2
13 Кнопка настройки вверх по
диапазону/пропуска ( )
Кнопка настройки вниз по
диапазону/пропуска (
)
1 6
7 8
3 4
9 10 13
2 5
11 12
Дисплей
1. Индикатор DOLBY DIGITAL
2. Индикатор диска DTS
3. Индикатор линейной ИКМ
4. Индикатор СЮЖЕТ
5. Индикатор ГРУППА
6. Индикатор ЭПИЗОД
7. Индикатор ДОРОЖКА
8. Индикатор ПРОГРАММА 9. Индикатор ПОВТОР
10. Индикатор режима PBC
11. Индикатор ТЮНЕР
12. Индикатор СТЕРЕО
13. Индикатор RTA
14. Индикатор RDS
15. Индикатор PRO LOGIC
16. Индикатор DVD AUDIO 17. Индикатор MPEG
18. Индикатор DSP
19. Отображение состояния
системы
20. Индикатор ЕДИНИЦ
ИЗМЕРЕНИЯ ЧАСТОТЫ
21. Индикатор
ГРОМКОГОВОРИТЕЛИ
8 9 11 12 1 6 7 3 4 2 5
19 20 21 15 17 18 16
13 14 10
Задняя панель
1. Выходное гнездо видеосигнала
Подключайте к этому гнезду (VIDEO OUT)
видеовход телевизора (VIDEO IN).
2. Оптовход для внешних цифровых устройств
Используется для подключения внешних
устройств с цифровым выходом.
3. Выходные гнезда компонентного видеосигнала
Подключайте к этим гнездам телевизор с
компонентным видеовходом.
4. Коаксиальное гнездо FM 75Ω
5. Гнезда подключения громкоговорителей в
формате 5.1
6. Вентилятор охлаждения
7. Гнездо для установки карты беспроводного
доступа TX
8. Гнезда AUX IN 2
9. Выходное гнездо HDMI
10. Гнездо разъема SCART
Подключайте к этому гнезду телевизор,
имеющий входной разъем SCART.
9 10 6 5
1
7 8
4 3 1 2
Принадлежности
FM-антенна Видеокабель Руководство
пользователя
Пульт
дистанционного
управления
HDMI Kабель
8 9
RUS
ПОДГОТОВКА
К РАБОТЕ
