Глава 2: Инсталляция
Распаковывание сенсорного монитора
Откройте коробку и проверьте наличие следующих предметов:
• Сенсорный монитор с защитной прокладкой для его экрана
• Компакт-диски с Elo TouchTools и Руководством пользователя
• Руководство по быстрой инсталляции
• Брошюра с регулятивной информацией на японском языке
• DVI-кабель (в зависимости от купленной модели)
• VGA-кабель
• USB-кабель
• Контроллер УДАЛЕННОГО OSD (отображения выполняемых функций на экране)

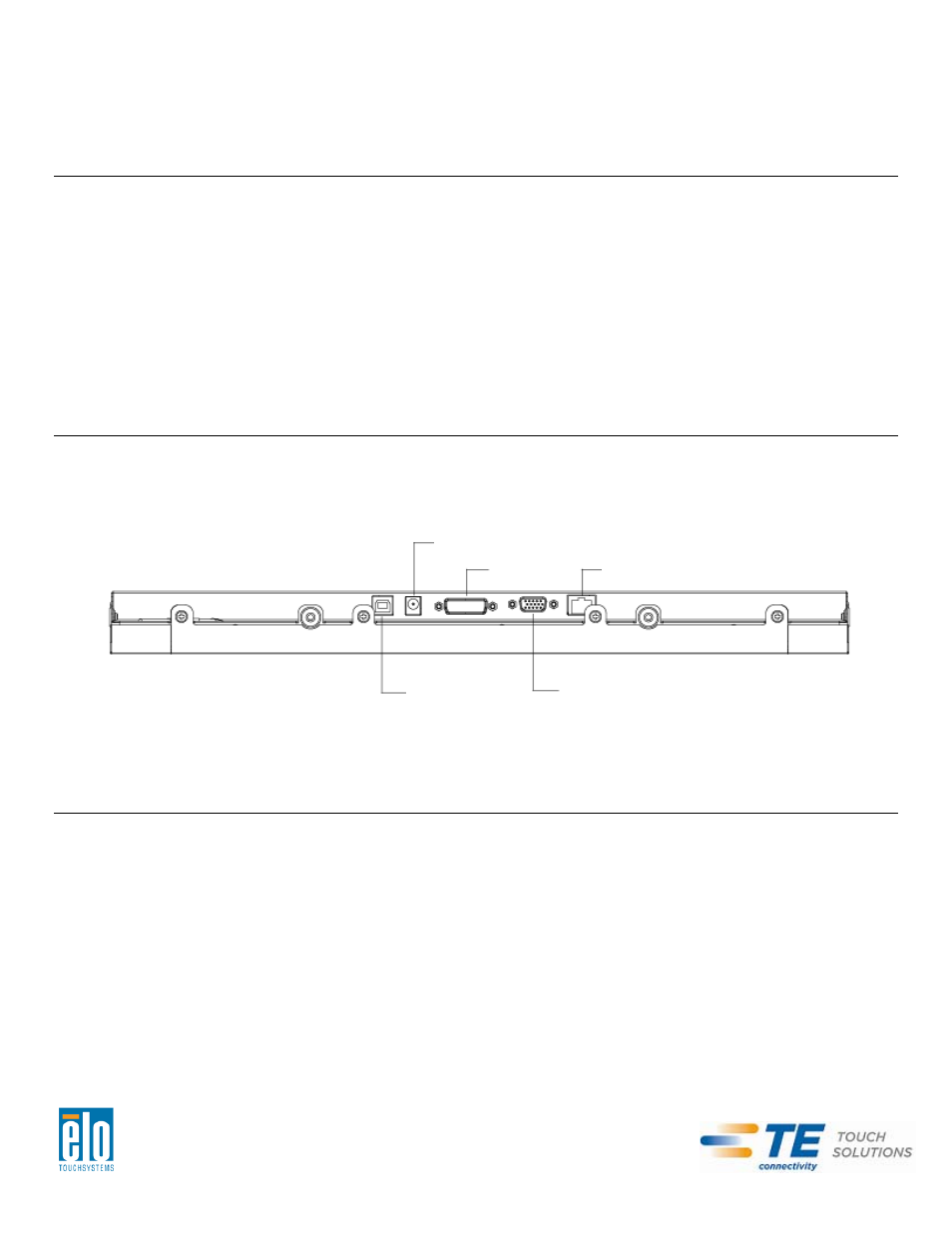

Панель блока соединения и интерфейсы
ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО
ИСТОЧНИКА ПОСТОЯННОГО НАПРЯЖЕНИЯ
ВХОД DVI
УДАЛЕННОЕ OSD
USB КАСАНИЯ
ВХОД VGA
Подключение сенсорного монитора
1. Подключите видео кабели DVI или VGA, соединяющие входной коннектор DVI/VGA с
вашим видеоисточником DVI/VGA. Для обеспечения оптимальной работы затяните винты
видео кабеля.
2. Подключите сенсорный кабель USB, соединяющий USB-коннектор монитора с USB-портом
вашего ПК.
3. Подключите источник питания постоянного тока напряжением в 12 В к гнезду подводимого
питания монитора.
4. Сенсорный монитор отгружается в состоянии ВКЛЮЧЕНО, изображение уже должно
воспроизводиться на вашем мониторе.
Руководство пользователя: модель 1940L
SW601772 Rev A: Страница 5 из 28
