РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ДЛЯ СЕНСОРНОГО МОНИТОРА СЕРИИ С
18

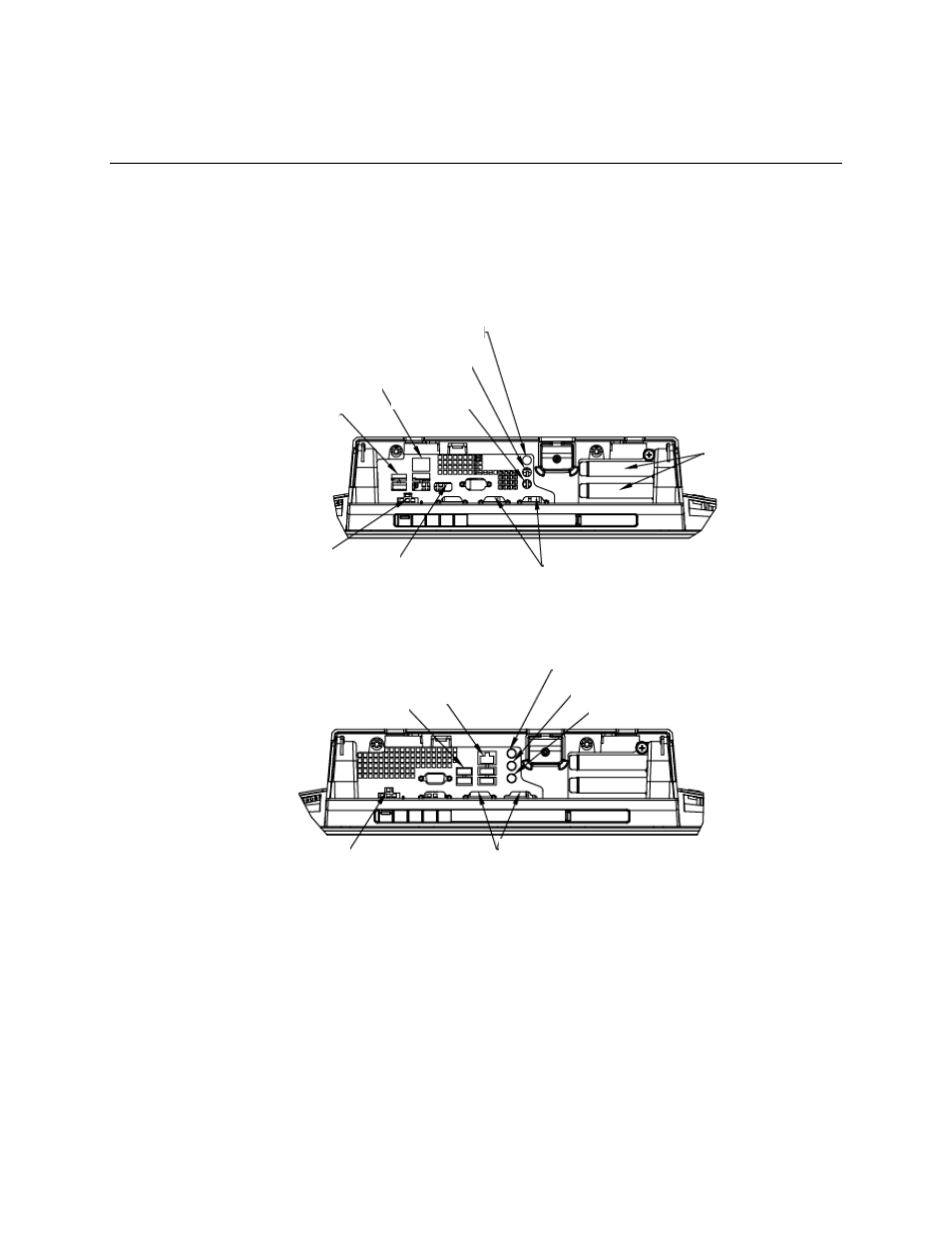

Использование панели ввода/вывода
Для того чтобы осуществить доступ к портам ввода/вывода, откройте щиток
кабелей внизу установки. Предохранительный винт входит в комплект и
может использоваться для прикрепления щитка кабелей к сенсорному
компьютеру. Ниже приведено описание ввода/вывода по моделям:
Модели C1 и C3
Модели C2
Примечание: Последовательные COM-порты DB9 по умолчанию являются
портами COM5 и COM6 (слева направо).
Примечание: В качестве меры предосторожности всегда оставляйте щиток
кабелей закрытым, когда система включена.
USB Х4
ЛВС
ЛВС
USB Х4
ЗВУКОВОЙ ВХОД
ЗВУКОВОЙ ВХОД
ЗВУКОВОЙ ВЫХОД
ЗВУКОВОЙ ВЫХОД
МИКРОФОН
МИКРОФОН
ПЛАТЫ РАСШИРЕНИЯ
ВХОД ПИТАНИЯ
ПОСТОЯННОГО ТОКА
ВХОД ПИТАНИЯ
ПОСТОЯННОГО ТОКА
DB9 ПОСЛЕДОВАТЕЛЬНЫЙ Х2
HDMI
DB9 ПОСЛЕДОВАТЕЛЬНЫЙ Х2
