РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ДЛЯ СЕНСОРНОГО МОНИТОРА СЕРИИ С 13
Закрепление основания
При монтаже сенсорного компьютера серии С основание должно быть снято
и смонтировано на ровной поверхности. Используйте четыре заранее
надрезанных отверстия для закрепления основания снизу монтажной
поверхности, прежде чем снова прикреплять сенсорный компьютер, как
показано внизу. Отверстия предназначены для того, чтобы подходить для
винтов с метрической резьбой М6 по стандарту МОС (ISO). Крепежные винты
не включены в комплект с продуктом. Обратитесь к рисунку внизу,
показывающему расположение отверстий. Все размеры приводятся в
миллиметрах.

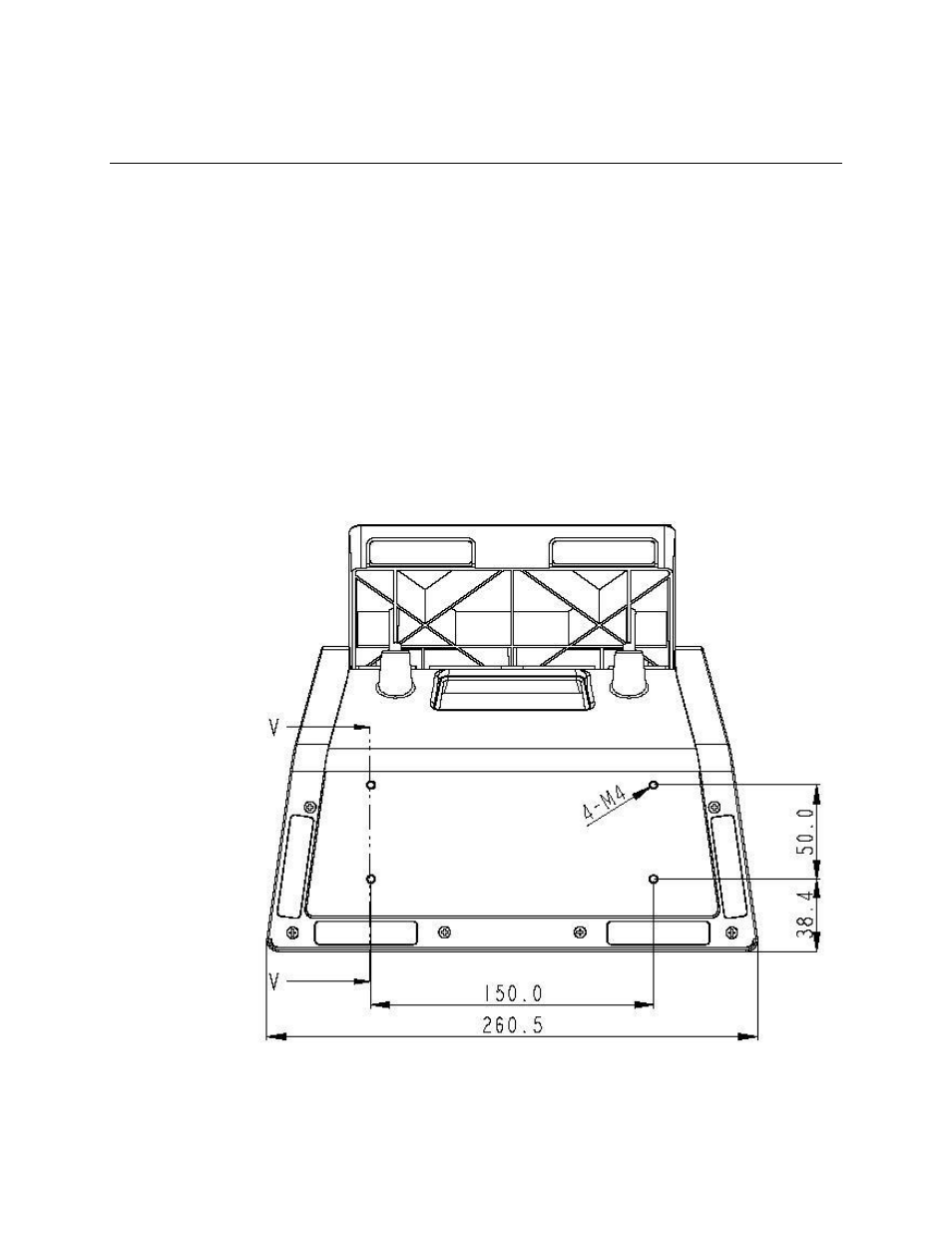

Диаграмма монтажа
1)
