Глава 3: Инсталляция сенсорного монитора
Панель блока соединения и интерфейсы
Снимите щиток кабелей сзади внизу (если рассматривать в горизонтальной ориентации),
чтобы получить доступ к панели соединителей сенсорного монитора.

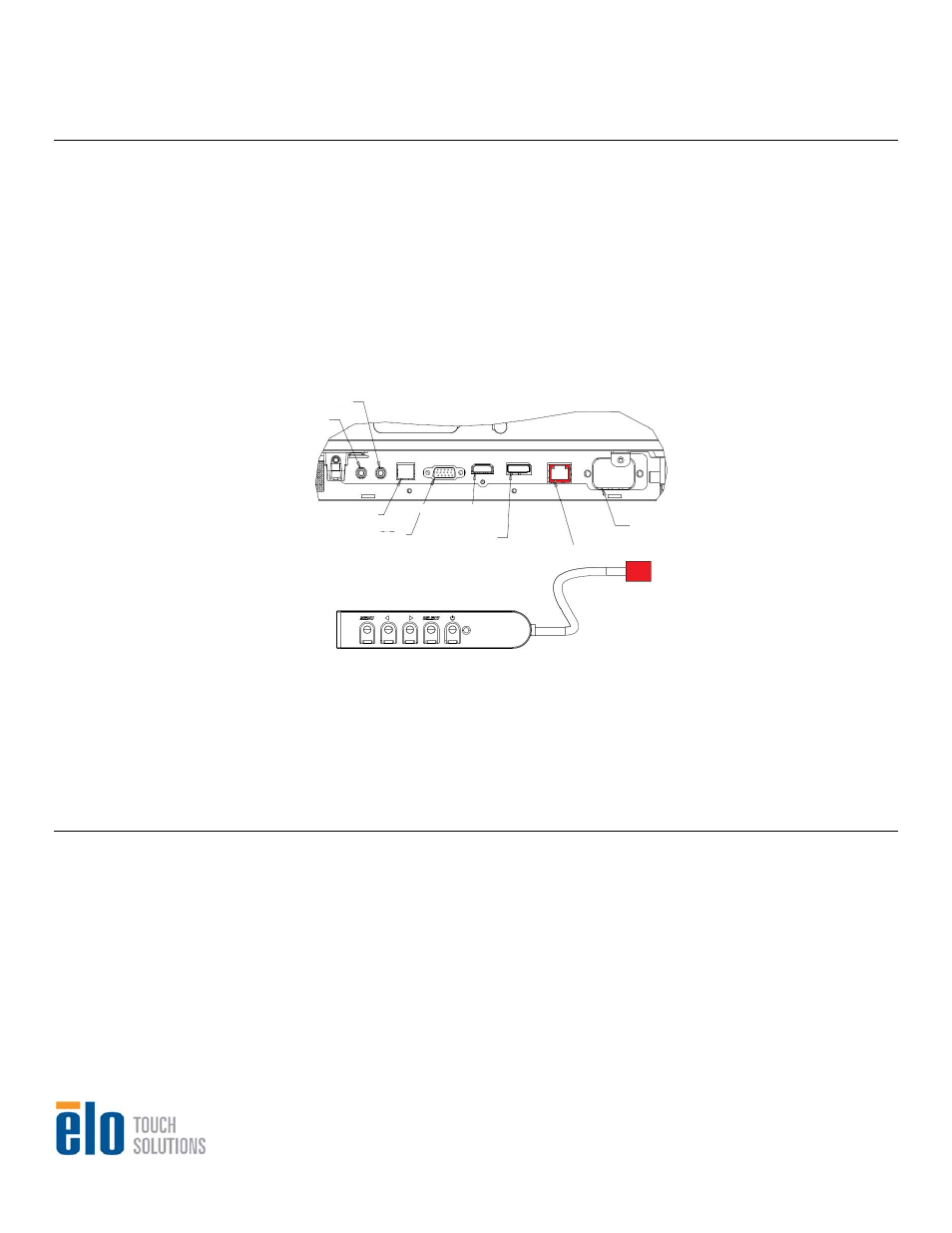

Рисунки панели блока соединения и интерфейсов. Соединение отображения
выполняемых функций на экране (OSD) показано красным.
Модели 3201L, 4201L, 7001L
Вид портов ввода-вывода монитора сзади с пультом OSD
МОЩНОСТЬ НАУШНИКОВ
ЗВУКОВОЙ ВХОД
ПУЛЬТ OSD
ВХОД ПИТАНИЯ
ПЕРЕМЕННОГО ТОКА
VGA-ВХОД
СЕНСОРНАЯ
USB
ВХОД ПОРТА
ДИСПЛЕЯ
HDMI-ВХОД
Подключение сенсорного монитора к внешнему компьютеру
1. Подключите кабель HDMI, соединяющий монитор и видеоисточник.
2. Подключите сенсорный кабель USB, соединяющий монитор и ПК.
3. Подключите пульт отображения выполняемых функций на экране (OSD) с
помощью коннектора пульта OSD, обозначенного красным выше.
4. Выберите правильный кабель питания для своего региона. Подключите его к
источнику питания переменного тока и коннектору ВХОДА ПИТАНИЯ сенсорного
монитора.
5. Сенсорный монитор отгружается в состоянии ВКЛЮЧЕНО. Используйте пульт OSD
для осуществления доступа в меню OSD.
