23
1U4600R

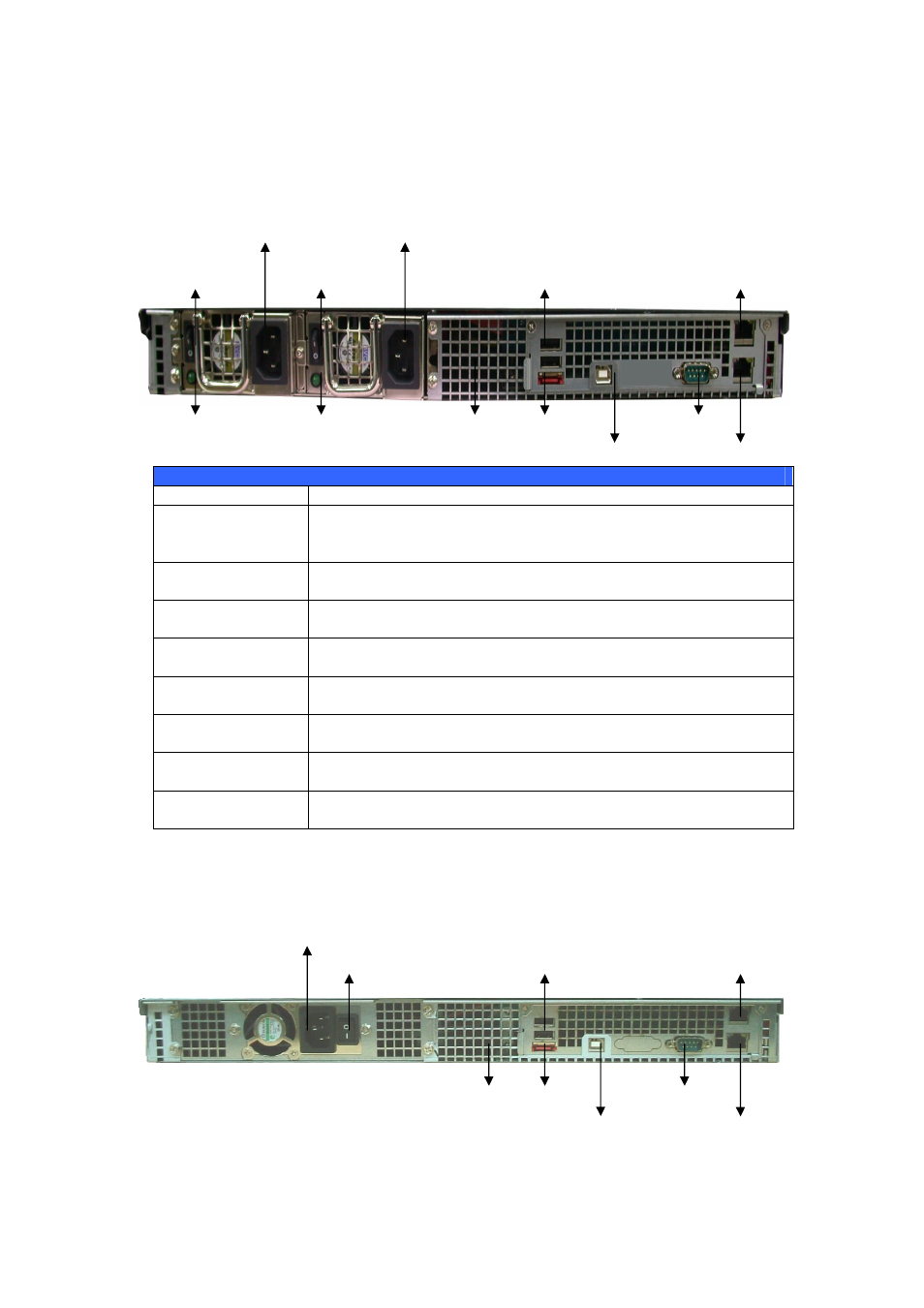

На задней панели 1U4600R находится большинство разъемов USB и Ethernet
connections, а также порт eSATA, вентилятор системы и разъем питания.
Описания разъемов см. в таблице ниже.
Задняя панель 1U4600
Элемент Описание
Порт eSATA  Порт eSATA для увеличения объема памяти с помощью
подключения быстродействующего запоминающего
устройства
Порты USB  Порт USB 2.0 для USB-совместимых устройств, таких как
цифровые фотоаппараты, USB-диски и USB-принтеры
Порт ГВС/ЛВС1  Порт ГВС/ЛВС1 для подключения к сети Ethernet через
коммутатор или маршрутизатор
Порт ЛВС2  Порт ЛВС2, который можно использовать для разделения
подключения
Выключатель
питания  Выключатель для подачи питания
Вентилятор для
системы  Вентилятор для системы для отвода тепла от устройства
Последовательный
порт  Порт для использования только на предприятиях
Разъем питания  Подключите к этим разъемам входящие в комплект поставки
кабели питания
1U4600S
Задняя панель 1U4600S аналогична панели 1U4600R, но на ней находится
только один разъем питания.
Разъем питания Разъем питания
Выключатель
питания
Порты USB (тип A) Порт ЛВС2
Выключатель
питания
Индикатор питания Вентилятор системы Порт eSATA Последовательный порт Индикатор питания
Порты USB (тип B) Порт ГВС/ЛВС1
Разъем питания
Порты USB (тип A) Порт ЛВС2 Выключатель питания
Вентилятор системы Порт eSATA Последовательный
порт
Порты USB (тип B) Порт ГВС/ЛВС1
