Инструкция по эксплуатации Thecus N8800 series
Страница 15
15
2. Индикатор
системы
Горит оранжевым: Выполняется обновление или запуск
системы, данные временно недоступны
3. Индикатор
ГВС/ЛВС1
Горит зеленым: подключение к сети
Мигает зеленым: работа в сети
4. Индикатор ЛВС 2
Горит зеленым: подключение к сети
Мигает зеленым: работа в сети
5. Индикатор
копирования с USB
Горит синим: копирование файлов с USB-накопителя
6. Индикатор связи с
eSATA
Горит синим: внешнее устройство eSATA подключено
7. Порт USB
Порт USB 2.0 для USB-совместимых устройств, таких как
диски USB.
8. Кнопка питания
Включение/выключение питания N7700
9. Кнопка со
стрелкой вверх ▲
Нажмите ее для прокрутки информации на ЖК-дисплее
вверх
10. Кнопка со
стрелкой вниз ▼
Нажмите ее для входа в меню функции копирования с USB
11. Кнопка ввода
Нажмите для ввода пароля для работы с ЖК-дисплеем для
выбора основных параметров системы
12. Кнопка отмены
ESC
Нажмите ее, чтобы выйти из текущего меню ЖК-дисплея
13. ЖК-дисплей
Отображение текущего состояния системы и
предупреждающих сообщений
14. Лотки для
жестких дисков
Семь лотков для 3,5-дюймовых жестких дисков SATA
Для дополнительной защиты на лотках имеются замки
1U4600

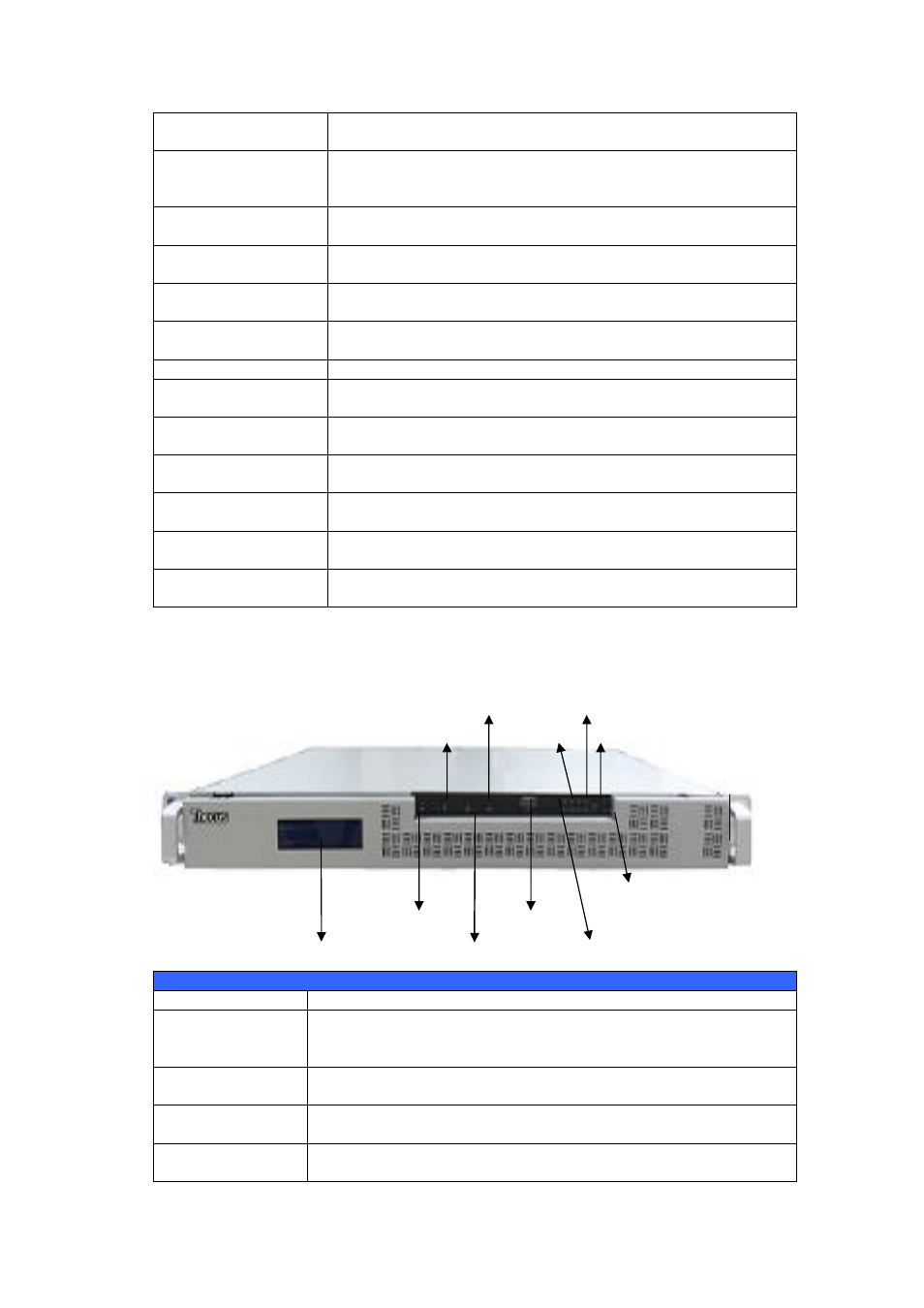

На передней панели Thecus 1U4600 находятся кнопки управления устройством,
индикаторы и лотки для жестких дисков.
Передняя панель
Элемент
Описание
Индикатор
ГВС/ЛВС1
Горит зеленым: подключение к сети
Мигает зеленым: работа в сети
Индикатор ЛВС2
Горит зеленым: подключение к сети
Мигает зеленым: работа в сети
Индикатор
занятости
Мигает оранжевым: выполняется запуск или обслуживание
системы, данные временно недоступны
Порт USB
Порт USB 2.0 для USB-совместимых устройств, таких как
цифровые фотоаппараты, USB-диски и USB-принтеры
Кнопка со стрелкой вниз
Индикатор ЛВС2 Кнопка питания
Индикатор занятости/кнопка сброса индикатора ГВС/ЛВС1
Кнопка со стрелкой вверх
Порт USB
ЖК-дисплей
Кнопка ввода
Индикатор занятости
