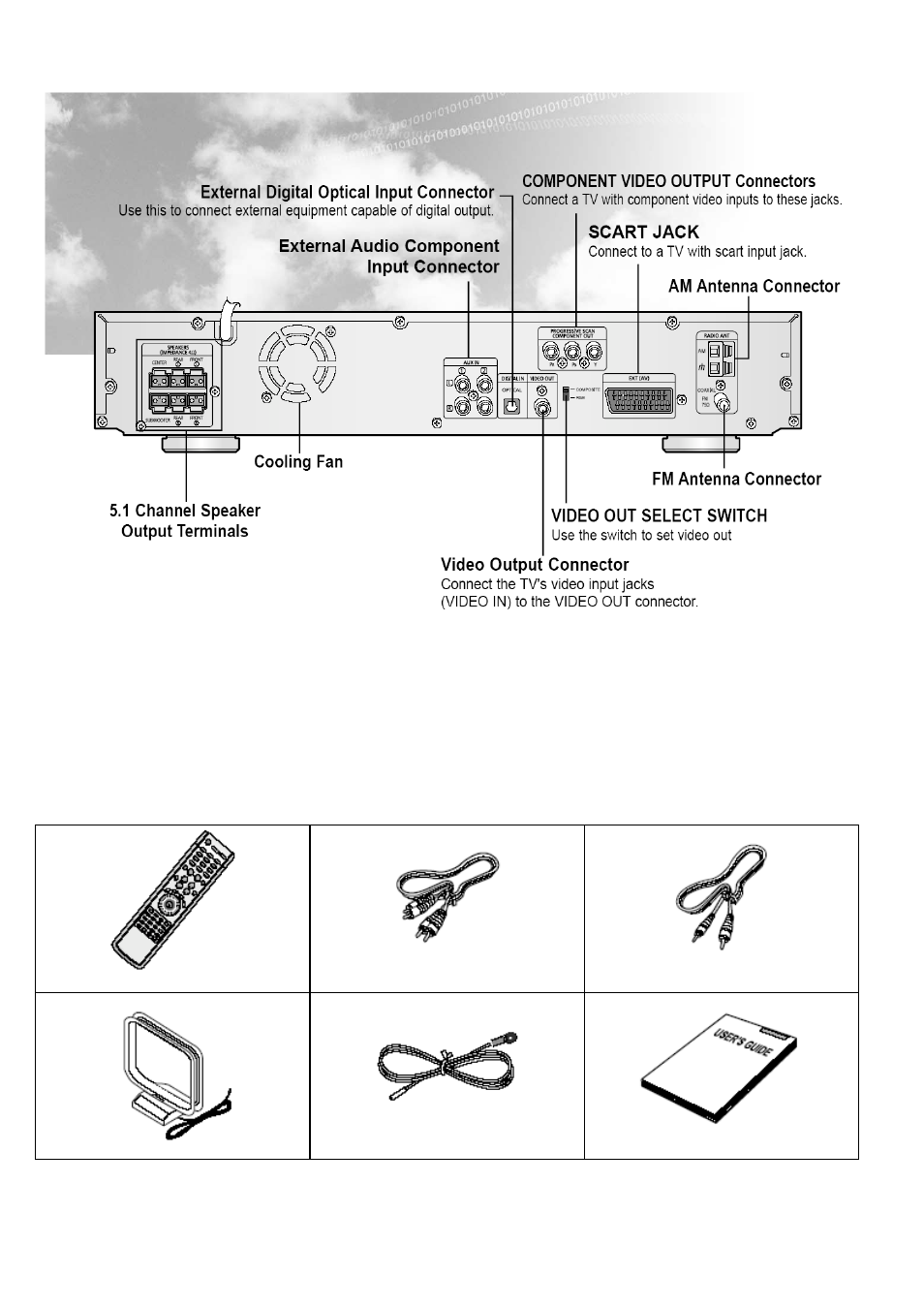

1- Входной оптический разъем для внешних цифровых устройств Используется для подключения к внешним
устройствам, снабженным цифровым выходом; 2- Входные гнезда для аудио сигнала от внешнего источника; 3- Гнезда
ВЫХОДА КОМПОНЕНТНОГО ВИДЕОСИГНАЛА Служат для подключения телевизора с входом компонентного видеосигнала;
4- РАЗЪЕМ СКАРТ Соедините с телевизором, у которого имеется входной разъем СКАРТ; 5- Клеммы для подключения AM
антенны; 6- Гнездо для подключения FM антенны; 7- ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА ВЫХОДНОГО ВИДЕОСИГНАЛА
Используйте этот переключатель для выбора типа выходного видеосигнала; 8-Гнездо выхода видеосигнала Соедините
гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO OUT на системе; 9- Охлаждающий вентилятор;
10- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной акустической системы
Принадлежности
Пульт дистанционного управления Кабель для аудиосигнала Кабель для видеосигнала
AM антенна FM антенна Инструкция для пользователя
– Задняя панель –
