19

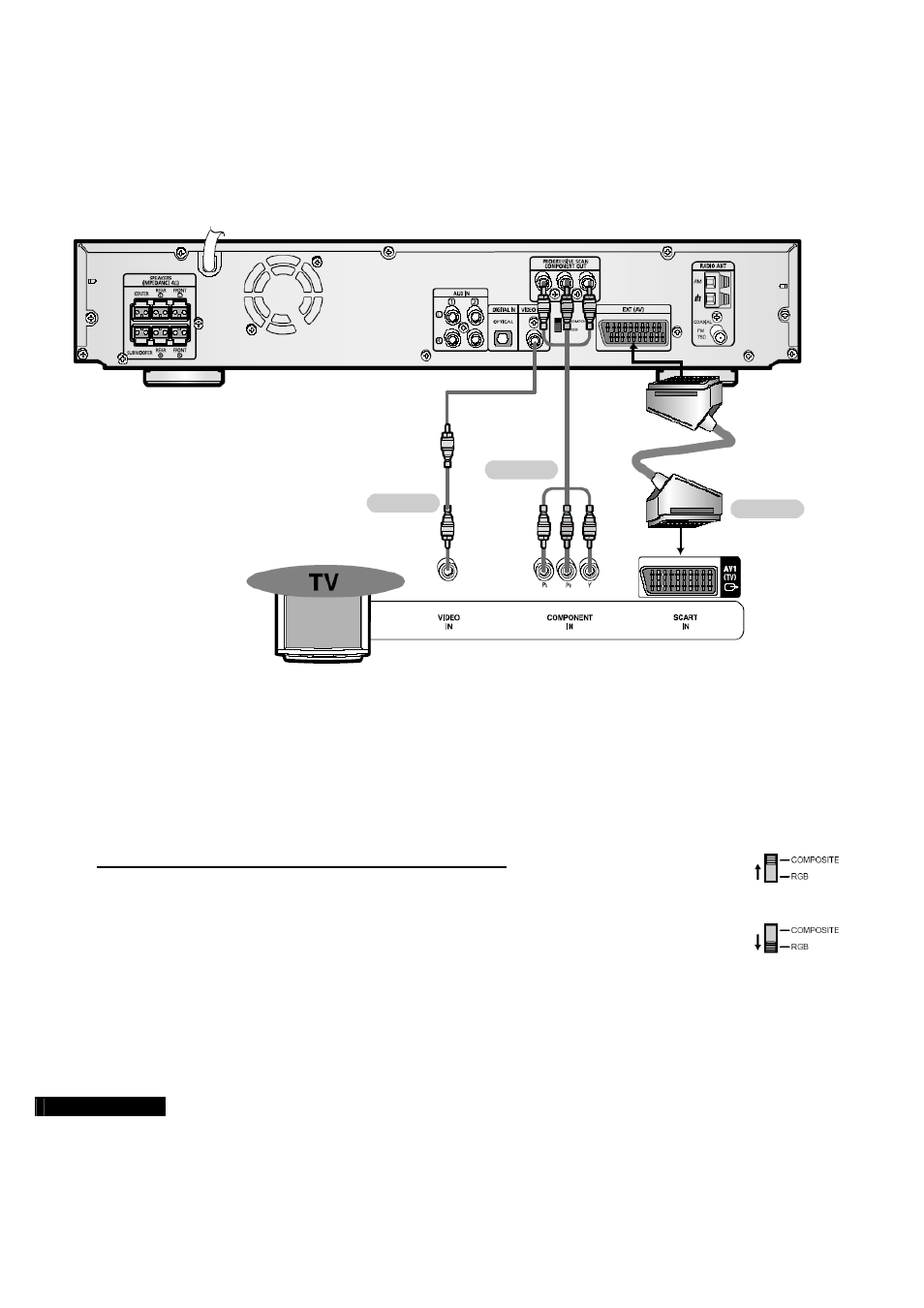

Подсоединение выходов видеосигнала к
телевизору
Перед установкой или перемещением системы, не забудьте выключить ее и отсоединить сетевой
шнур от розетки. При подсоединении системы к телевизору используйте из трех описанных ниже
способов тот, который подходит для вашего телевизора.
СПОСОБ 1 Выход полного видеосигнала ------------------------------ Изображение хорошего качества
Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход видео) вашего
телевизора при помощи поставляемого с системой кабеля для видеосигнала.
СПОСОБ 2 Разъем СКАРТ -------------------------------------------------- Улучшенное качество изображения
Если у вашего телевизора имеется входной разъем СКАРТ, соедините гнездо AV OUT (Выход
аудио/видеосигнала) на задней панели системы с входным гнездом СКАРТ вашего телевизора при помощи
кабеля с разъемами СКАРТ (покупается отдельно).
При использовании кабеля с разъемами СКАРТ
• Если в вашем телевизоре имеется разъем СКАРТ, установите переключатель RGB-
COMPOSITE (RGB сигнал – полный ТВ сигнал) на задней панели системы в положение RGB.
Это позволит получить наилучшее качество изображения при использовании разъема
СКАРТ.
• Если в вашем телевизоре нет разъема СКАРТ (со входом RGB), установите переключатель
RGB-COMPOSITE в положение COMPOSITE.
СПОСОБ 3 Компонентный видеовыход (с прогрессивной
разверткой) ---------------------------------------------------------------------------- Наилучшее качество изображения
Если у вашего телевизора имеются входные разъемы для компонентного видеосигнала, соедините гнезда
компонентного видеовыхода Pr, Pb и Y на задней панели системы с соответствующими гнездами на телевизоре
при помощи кабеля для компонентного видеосигнала (покупается отдельно).
Примечание • В режиме прогрессивной развертки (при использовании компонентного видеовыхода), через
разъемы VIDEO OUT и СКАРТ видеосигнал не передается.
СПОСОБ 1
СПОСОБ 3
СПОСОБ 2
