Монтаж
Монтаж
9.2 Электромонтаж
ПРЕДУПРЕЖДЕНИЕ: опасность поражения элек-
трическим током
любые работы по электроподключению и электро-
монтажу необходимо выполнять в соответствии с
национальными и региональными правилами.
ПРЕДУПРЕЖДЕНИЕ: опасность поражения элек-
трическим током
подключение к электросети должно быть неразъ-
емным. прибор должен отсоединяться от сети с
раствором всех контактов минимум 3 мм на всех
полюсах. Выполнение данного требования обе-
спечивается контакторами, линейными защитными
автоматами, предохранителями и т.д.
!
Повреждение прибора
напряжение сети должно совпадать с указанным на
табличке. Следует соблюдать данные на заводской
табличке.
С учетом предохранителей необходимо использовать ка-
бель с поперечным сечением:
предохрани-
тель
Сечение кабеля
C 16 A
2,5 мм²
1,5 мм² только при распределении нагрузки на две
жилы и прокладке кабеля на поверхности стены
или в электромонтажную трубку, крепящуюся на
поверхности стены.
необходимо защитить 2 электрические цепи прибора и
блок управления отдельными защитными автоматами.
Электрические характеристики приведены в «таблице
параметров». для шинной проводки потребуется провод
J-Y (st) 2x2x0,8 мм².
Указание
на обе электрические цепи прибора и блока управ-
ления следует установить отдельные защитные ав-
томаты.
9.3 промежуточный накопитель
для безотказного работы теплового насоса рекомендуется
применение буферного накопителя.
буферный накопитель служит не только для гидравличе-
ской развязки объемных потоков в контуре теплового на-
соса и нагревательном контуре.
10. Монтаж
10.1 транспортировка
f
f
для защиты прибора от повреждений транспортиро-
вать его в упаковке.
f
f
предохранять устройство при транспортировке от
сильных ударов.
- при наклоне прибора во время транспортировки
делать это разрешается лишь на короткое время и на
одной из боковой сторон.
Чем дольше прибор находится в наклонном положе-
нии, тем больше масла хладагента распределяется в
системе.
- не допускается хранение и транспортировка при тем-
пературах ниже - 20 °C и выше + 50 °C.
10.2 Установка
f
f
удалить упаковочную пленку и верхние и боковые
амортизирующие прокладки из пенополистирола.
f
f
Слегка наклонить прибор назад и снять его с поддона.
f
f
поставить прибор на подготовленное основание.
f
f

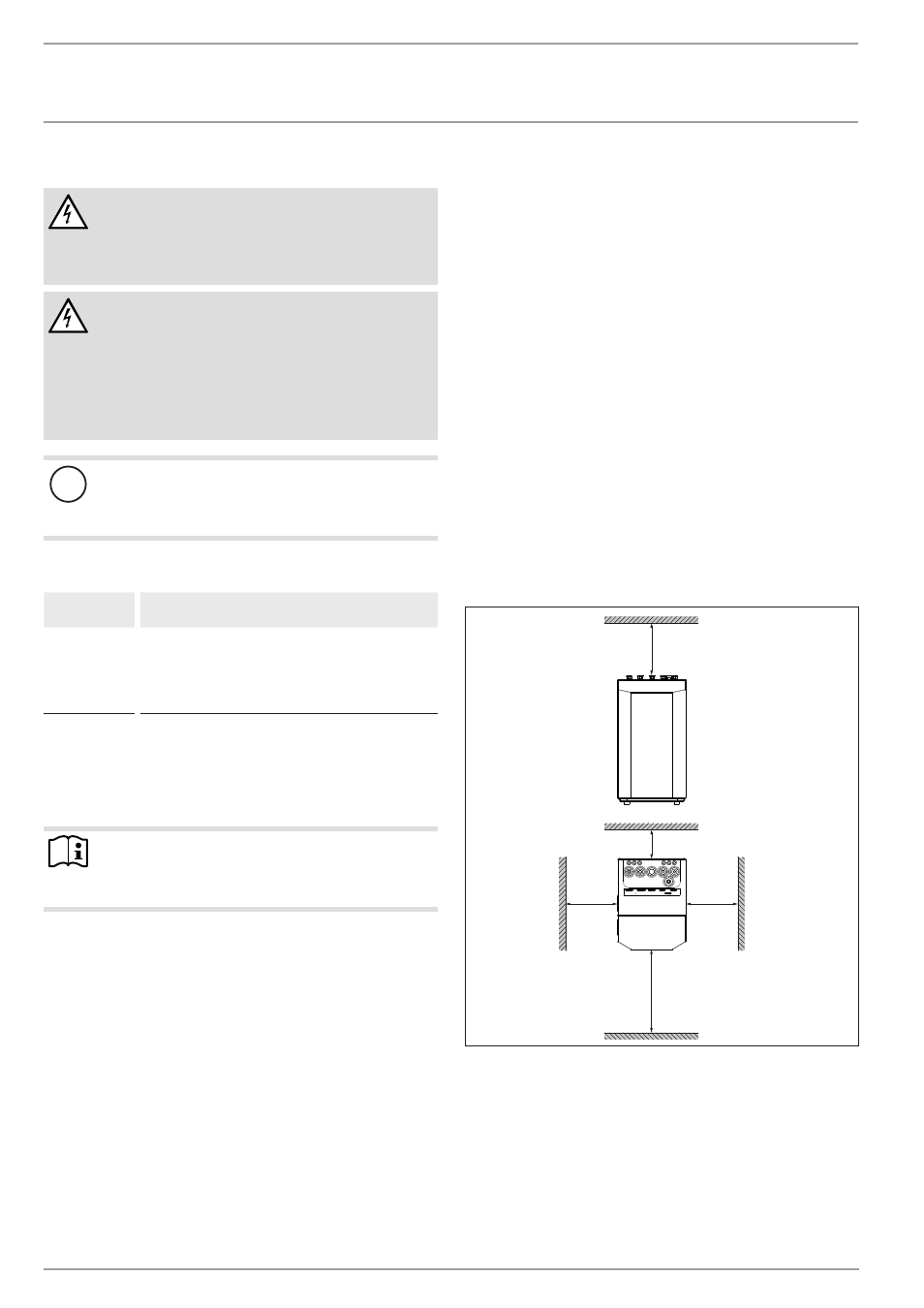

Следует соблюдать минимальные интервалы (см. главу
«Соединения и размеры»).
≥500
≥50
≥500
≥500
≥1000
D
00000
19
32
7
f
f
Вывернуть шесть винтов на цоколе прибора и поста-
вить корпус на пол.
