упраВление
уСтранение неиСпраВноСтей
WWW.stiebel-eltron.CoM
WPF M |
13

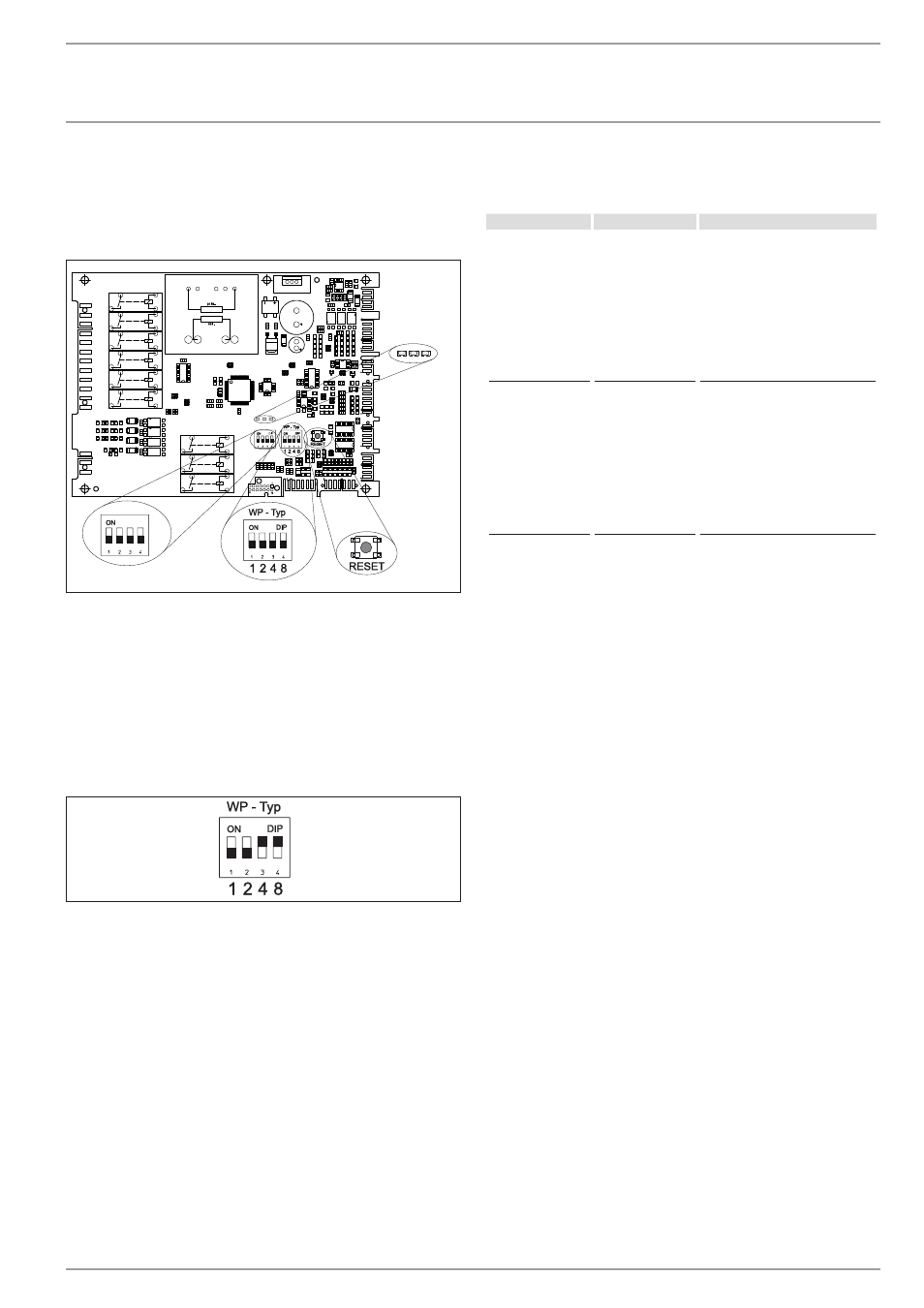

14.1 Элементы на модуле IWS
iWs (интегрированное управление тепловым насосом) ока-
зывает помощь при обнаружении неисправностей, кото-
рые не были идентифицированы устройством управления
тепловым насосом WPM ii.
3
4
1
2
BA
BA
26
�0
3�
01
�1
42
6
1 Светодиоды
2 кнопка сброса
3 ползунковый переключатель (тип «WP»)
4 ползунковый переключатель «Ва»
14.1.1 контроль положения ползункового
переключателя (тип «WP») на интегрированном
управлении тепловым насосом
f
f
проверить, соответствует ли положение ползункового
переключателя типа теплового насоса (тип «WP») (3)
указанному ниже:
26
�0
3�
01
�1
60
3
если прибор будет эксплуатироваться в качестве модуля в
комбинации с другим насосом WPF...M, ползунковые пере-
ключатели должны оставаться в том же положении.
14.1.2 ползунковый переключатель «ва»
ползунковые переключатели не являются функциональ-
ными.
14.1.3 светодиоды
красный светодиод
неисправность
причина
« Способ устранения
прибор отключа-
ется и по истече-
нии времени про-
стоя включается
повторно. крас-
ный светодиод
мигает.
обнаружена
неисправ-ность
теплового насоса.
проверить сообщение о сбое
на устройстве управления
тепловым насосом WPM ii. для
решения возникшей проблемы
воспользоваться руководством
устройства управления тепло-
вым насосом (список неис-
правностей). Выполнить сброс
интегрированного управления
тепловым насосом (см. руко-
водство WPM ii).
прибор отключа-
ется окончатель-
но. красный све-
тодиод светится.
За два часа рабо-
ты компрессора
обнаружено пять
неисправностей.
проверить сообщение о сбое
на устройстве управления
тепловым насосом WPM ii. для
решения возникшей проблемы
воспользоваться руководством
устройства управления тепло-
вым насосом (список неис-
правностей). Выполнить сброс
интегрированного управления
тепловым насосом (см. руко-
водство WPM ii).
Зеленый светодиод посередине
Светодиод мигает в процессе инициализации и постоянно
горит после успешного присвоения адреса шины. только
после этого будет установлена связь с модулем WPM ii.
14.1.4 кнопка сброса
если инициализация модуля iWs была неудачной, можно
с помощью этой кнопки сбросить настройки. к этому см.
также главу «повторная инициализация модуля iWs» в ру-
ководстве по эксплуатации и монтажу модуля управления
тепловым насосом.
