Руководство по эксплуатации STB-C103
12

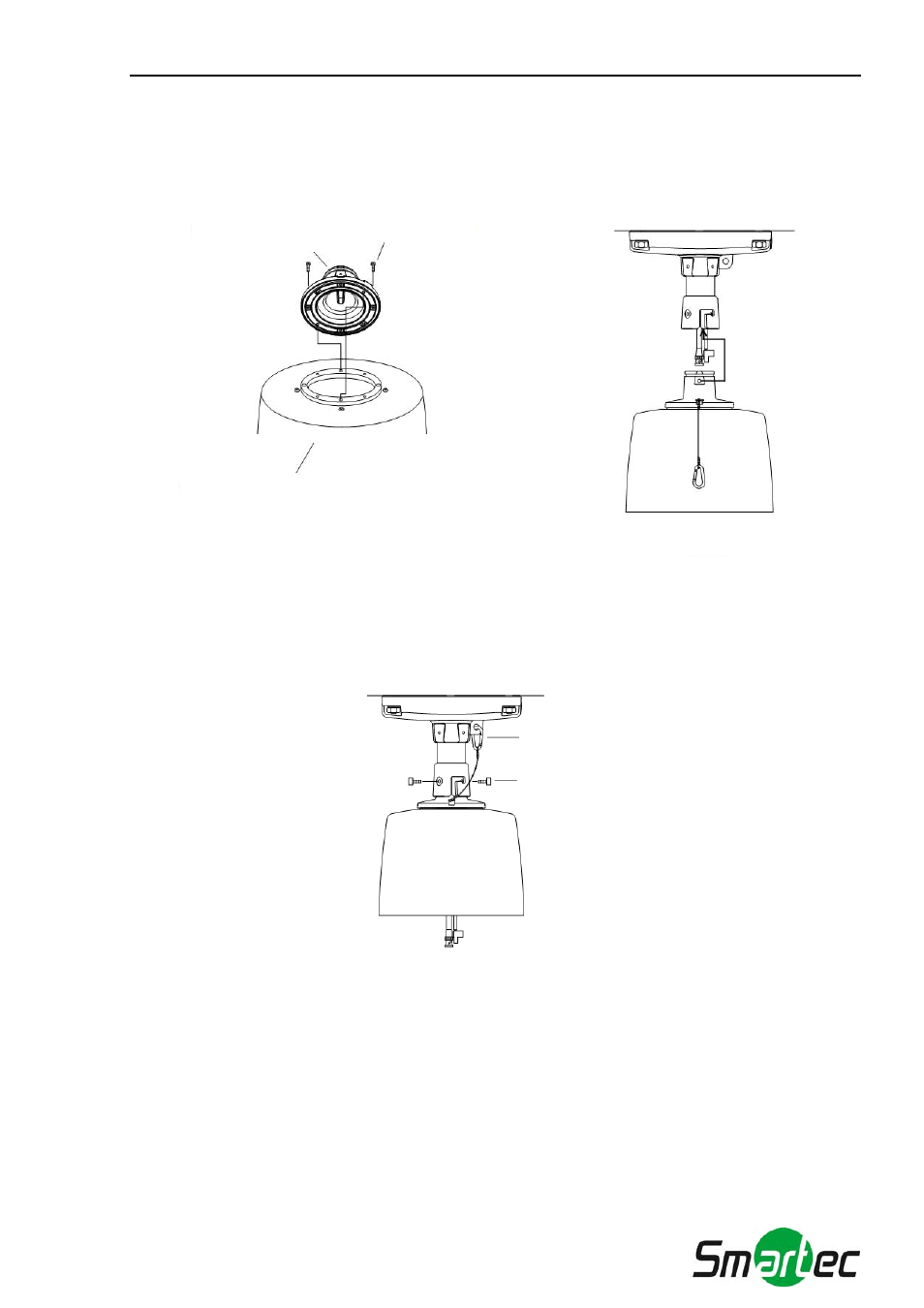

Е-4. Прикрепите кронштейн термокожуха к термокожуху при помощи винтов M4, как показано на
Рисунке 26.
Е-5. Вставьте кронштейн термокожуха в углубление в кронштейне потолочного крепления, как
показано на Рисунке 27.
КРОНШТЕЙН ТЕРМОКОЖУХА
ТЕРМОКОЖУХ
ВИНТ M4 x 10
Рисунок 26.
Рисунок 27.
Е-6. Подсоедините предохранительный провод 1 кронштейна термокожуха к кронштейну
потолочного крепления и затяните соединяющие кронштейны винты M4 X 10 (Рисунок 28).
ВИНТ M4 x 10
Рисунок 28.
ПРЕДОХРАНИТЕЛЬНЫЙ ПРОВОД
Е-7. Подсоедините предохранительный провод 2 кронштейна термокожуха к корпусу телекамеры,
как показано на Рисунке 29.
Для удобства можно использовать кабельные стяжки.
Е-8. Вставьте фиксаторы кронштейна, расположенные на верхней панели камеры, в
соответствующие отверстия на кронштейне и поверните камеру против часовой стрелки
(Рисунок 29).
Рисунок 26.
Рисунок 27.
ВИНТ M4 x 10
КРОНШТЕЙН
ТЕРМОКОЖУХА
ТЕРМОКОЖУХ
ВИНТ M4 x 10
ПРЕДОХРАНИТЕЛЬНЫЙ
ПРОВОД 1
Рисунок 28.
