Руководство по эксплуатации STB-C103

10

Д. Адаптер крепления на столб (STB-C109)

Комплект поставки

1. Адаптер крепления на столб – 1 шт

2. Хомут – 2 шт

3. Болт и гайка M10 – 4 шт

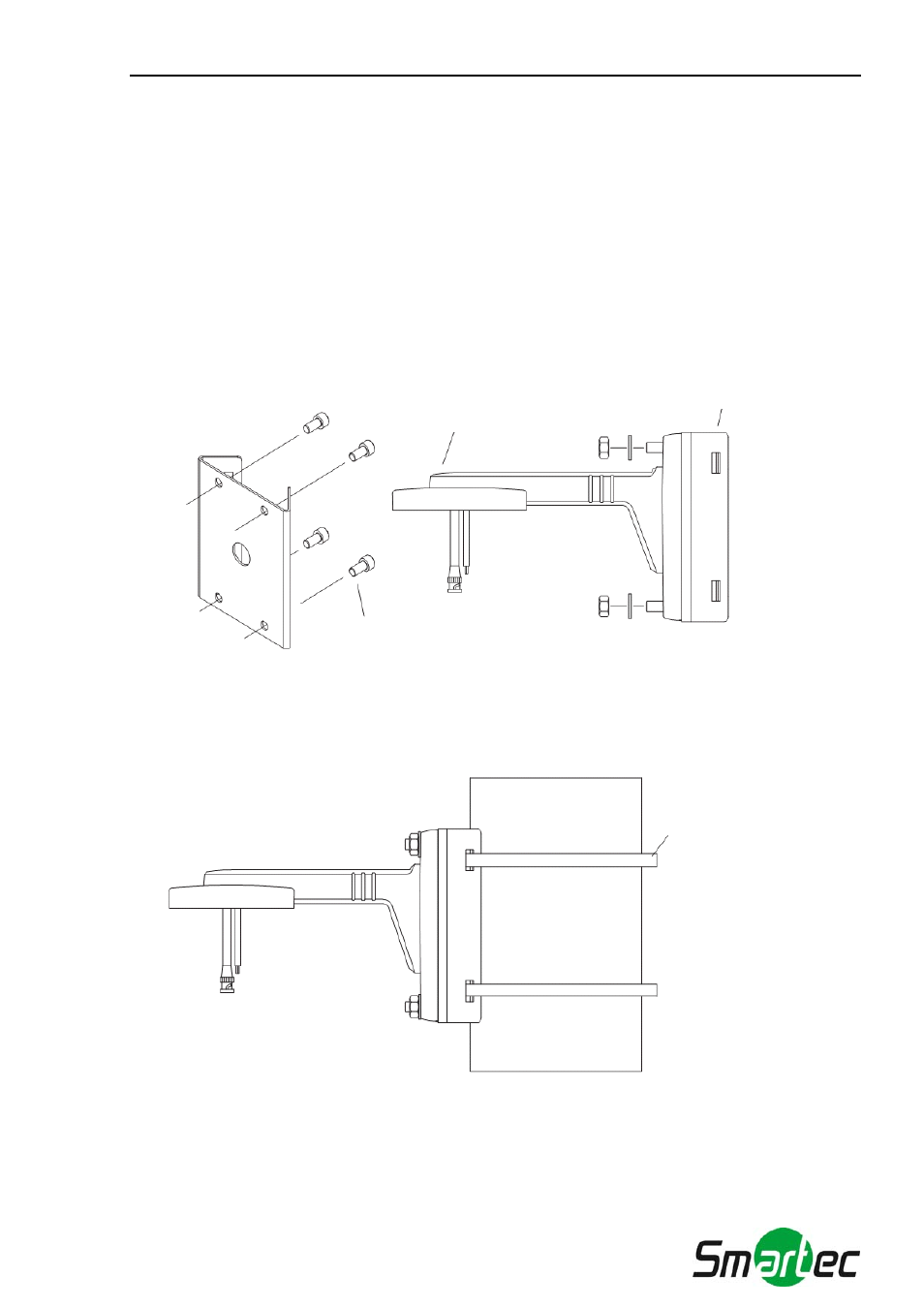

Д-1. Перед установкой адаптера на столб прикрепите нужный кронштейн к адаптеру с помощью

четырех болтов M10 (Рисунок 22).

WALL MOUNT BRACKET

POLE MOUNT BRACKET

Болт M10

Рисунок 22.

Д-2. Туго прикрепите адаптер к столбу при помощи хомутов (Рисунок 23).

Рисунок 23.

Хомут

КРОНШТЕЙН НАСТЕННОГО

КРЕПЛЕНИЯ

АДАПТЕР КРЕПЛЕНИЯ НА

СТОЛБ

БОЛТ M10.0

Рисунок 22.

Рисунок 23.

ХОМУТ
