Общий вид
7

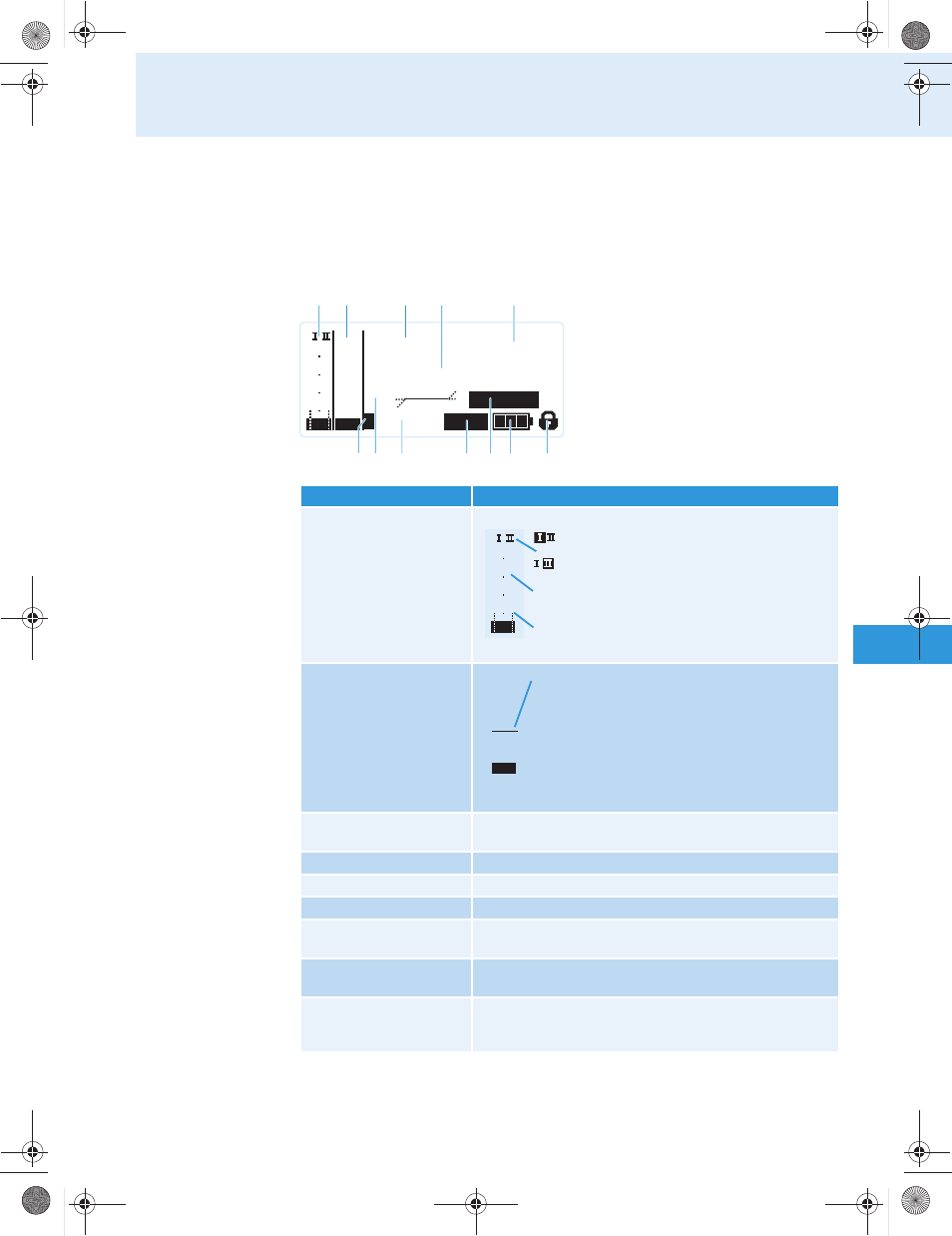

Перечень органов индикации
После включения на приемнике появляется стандартная индикация «
Параметры
приемника
». Альтернативное представление Вы найдете на стр. 15.
В этой стандартной индикации показываются рабочие состояния приемника и
важнейшая информация принимаемого передатчика – при условии, что при-
соединенный передатчик поддерживает эту функцию.
543.200
ew300 G3
B.Ch: 20.24
PEAK
MUTE
EQ:
+ 12dB
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
SKM300
P
ብ
ቦ
ቧ ቨ ቩ
ቪ ቫ ቭ
ቮ
ቢ ባ
ቤ
Индикация
Значение
ቢ
Уровень радио-
сигнала «
RF
»
(Radio Frequency)
ባ
Уровень аудио-
сигнала «
AF
»
(Audio Frequency)
ቤ
Канальный банк
и канал
Настроенный канальный банк и номер канала
ብ
Частота
Настроенная частота приема
ቦ
Имя
Индивидуально настроенное имя
ቧ
Пилот-сигнал «
P
»
Включенная обработка пилот-сигнала
ቨ
Настройка
эквалайзера
Текущая настройка эквалайзера
ቩ
Усиление выхода
(см. стр. 17)
Текущее усиление выхода НЧ-сигнала гнезда
диаметром 6,3 мм
¸
/ гнезда XLR
¹
ቪ
Функция отключения
звука «
MUTE
»
(см. стр. 15)
Звук на приемнике выключен
Приемник не выводит аудиосигнал (см. стр. 22).
40
30
20
10
RF
Ветвь разнесенного приема:
антенный вход I активен.
антенный вход II активен.
Уровень радиосигнала:
Мощность передаваемого радиосигнала
Величина порога срабатывания схемы
отключения звукового тракта
PEAK
-10
0
-20
-30
-40
AF
Модуляция передатчика с функцией
Peak-Hold.
Если показывается полное отклонение,
это означает, что уровень входа аудио-
сигнала слишком высокий. При частой или
длительной перемодуляции индикация
«
PEAK
» инвертируется.
