Общий вид, Общий вид приемника em 300 – Инструкция по эксплуатации Sennheiser EM 300 G3
Страница 8
Общий вид
6
Общий вид

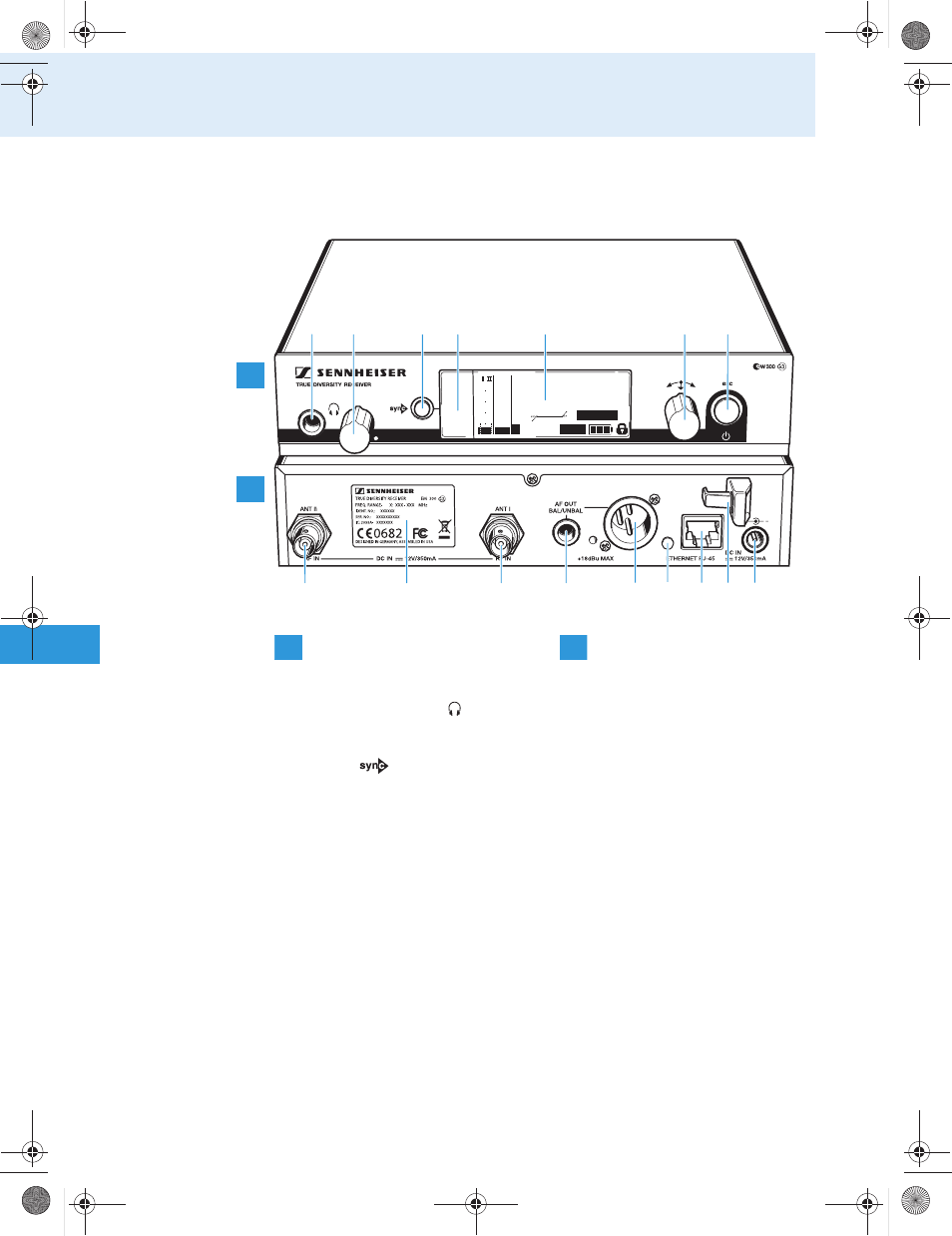

Общий вид приемника EM 300
A
B
543.200
SKM300
ew300 G3
B.Ch: 20.24
PEAK
MUTE
EQ:
+ 12dB
-10
0
40
30
20
10
-20
-30
-40
AF
RF
MHz
P
´
²
¶
¿
»
·
³
º
¾
µ
¹
¸
ƹ
Ƹ
ƺ ƻ
Органы управления на лице-
вой стороне
Органы управления на задней
стороне
³
Гнездо для наушников
с диаметром 6,3 мм ( )
·
Регулятор громкости звука
в наушниках
»
Кнопка ,
с подсветкой
¿
Инфракрасный интерфейс
´
Дисплей, с оранжевой
подсветкой
²
Колесико
¶
Кнопка
STANDBY
с
рабочим
индикатором (красная
подсветка);
Функция ESC («Прервать»)
в меню управления
º
Гнездо BNC, антенный вход II
(
ANT II
) с входом для внешнего
питания
¾
Заводская табличка
µ
Гнездо BNC, антенный вход I
(
ANT I
) с входом для внешнего
питания
¸
Гнездо диаметром 6,3 мм для
аудио-выхода, несимметричное
(
AF OUT UNBAL
)
¹
Гнездо XLR-3 для аудиовыхода,
симметричное (
AF OUT BAL
)
Ƹ
Светодиод (желтый)
сигнализации сетевой
активности
ƹ
Гнездо подключения ЛВС
(
ETHERNET RJ 45
)
ƺ
Зажим для разгрузки от
натяжения соединительного
кабеля блока питания NT 2-3
ƻ
Соединительное гнездо для
блока питания NT 2-3 (
DC IN
)
