Общий вид
6
Общий вид

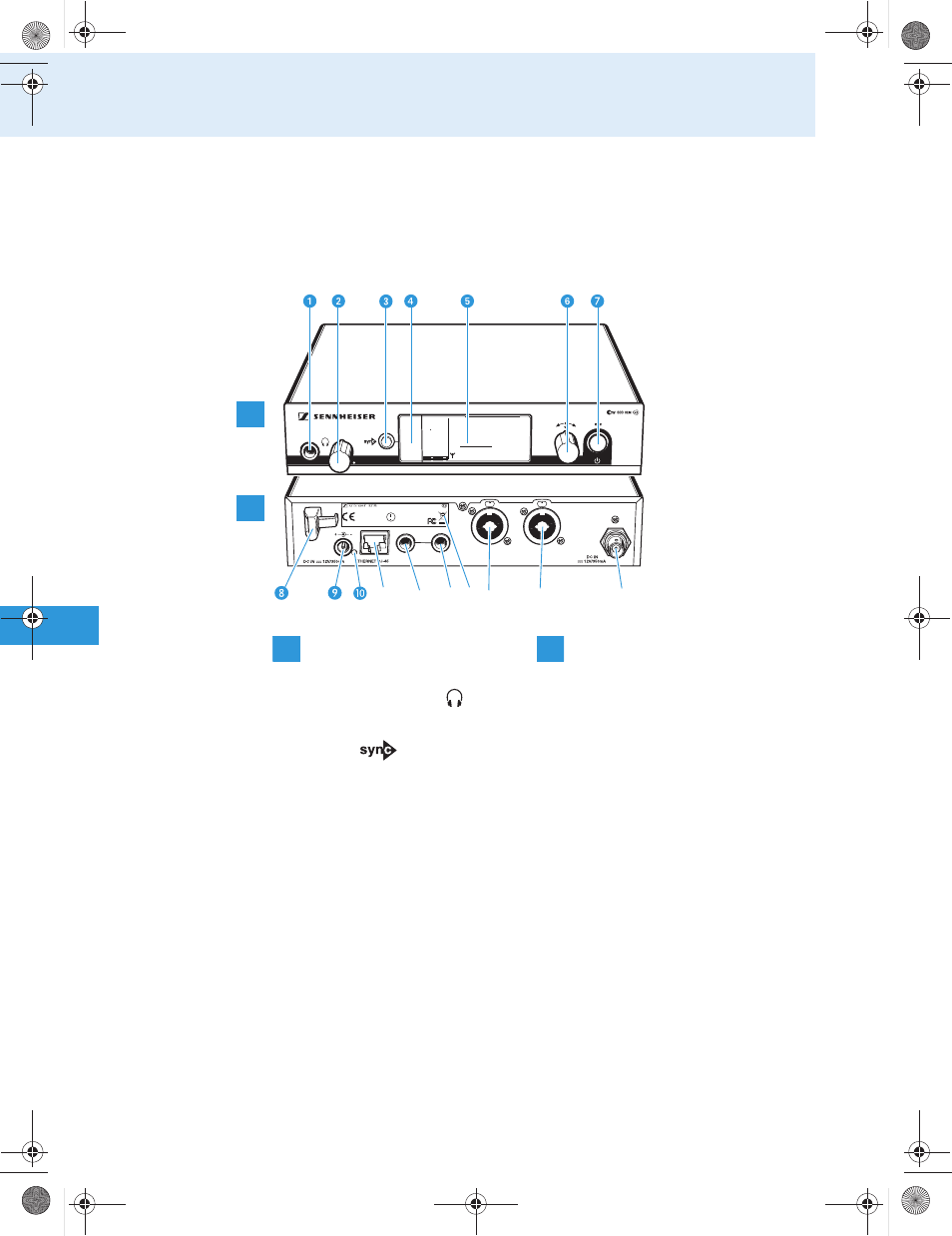

Общий вид передатчика SR 300 IEM G3
A
B
PUSH
PUSH
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
L(I)
R(II)
BAL
AF IN
+22dBu MAX
RF OUT
0682
FREQ Range-D 780-822 MHz
DESIGNED AND MADE IN GERMANY FMO
Stereo Transmitter SR 300 IEM
IDENT NO 627925
SER NO 2518100155
IC 2099A-G3SREK
ANT
516.000
ew300IEM
B.Ch: 1 1
EQ
Standard -18dB
MHz
Stereo Transmitter
PEAK
-10
0
-20
-30
-40
AF I
PEAK
-10
0
-20
-30
-40
AF II
AF II
¸
¹ Ƹ ƹ ƺ
ƻ
Ƽ
Органы управления на
лицевой стороне
Органы управления на задней
стороне
³
Гнездо для наушников
с диаметром 6,3 мм (
)
·
Регулятор громкости звука
в наушниках
»
Кнопка ,
с подсветкой
¿
Инфракрасный интерфейс
´
Дисплей, с оранжевой
подсветкой
²
Колесико
¶
Кнопка
STANDBY
с
рабочим
индикатором (красная
подсветка);
Функция ESC («Прервать»)
в меню управления
º
Зажим для разгрузки от натяжения
соединительного кабеля блока
питания NT 2-3
¾
Соединительное гнездо для блока
питания NT 2-3 (
DC IN
)
µ
Светодиод (желтый) сигнализации
сетевой активности
¸
Гнездо подключения ЛВС
(
ETHERNET RJ 45
)
¹
Гнездо диаметром 6,3 мм, левый
аудио-выход (
LOOP OUT BAL L(I)
)
Ƹ
Гнездо диаметром 6,3 мм, правый
аудио-выход (
LOOP OUT BAL R(II)
)
ƹ
Заводская табличка
ƺ
Комбинированное гнездо XLR-3/
«миниджек» диаметром 6,3 мм,
левый аудио-вход (
BAL AF IN L(I)
)
ƻ
Комбинированное гнездо XLR-3/
«миниджек» диаметром 6,3 мм,
правый аудио-вход (
BAL AF IN R(II)
)
Ƽ
Гнездо BNC, антенный выход
(
RF OUT
) с входом для внешнего
питания
A
B
