Ввод передатчика в работу
11
Присоединение внешних приборов
Присоединение внешних приборов ко входным гнездам
̈
Соедините выход внешнего прибора (например, микшерного пульта или еще
одного SR 300 IEM G3) подходящим кабелем со входным аудиогнездом
BAL AF
IN L(I)
ƺ
и/или
BAL AF IN R(II)
ƻ
(см. также стр. 17).
̈
Настройте выходной уровень внешнего прибора.
̈
В меню управления передатчика настройте чувствительность входа. Чувстви-
тельность входа настраивается для обоих входов вместе в пункте меню
«
Sensitivity
» (см. стр. 20).
Присоединение внешних приборов к выходным гнездам
̈
Соедините вход внешнего прибора (например, микшерного пульта или еще
одного SR 300 IEM G3) подходящим кабелем со выходным гнездом
LOOP OUT
BAL L(I)
¹
и/или
LOOP OUT BAL R(II)
Ƹ
(см. также стр. 17).
Присоединение уступообразной антенны к гнезду BNC и ее установка
Используйте уступообразную антенну, если условия передачи в месте расположе-
ния передатчика не оптимальны. Вы можете выбирать между двумя антеннами:
• A 2003 UHF в качестве пассивной направленной антенны
• A 1031 в качестве пассивной ненаправленной антенны
̈
Соедините антенну и передатчик малопоглощающим кабелем с 50 Ом.
̈
Используйте как можно более короткий антенный кабель с малым числом
промежуточных соединений. Кабель и штекеры поглощают полезный сигнал.
̈
Установите антенну в помещении, в котором происходит передача.
̈
Соблюдайте расстояние от металлических объектов (в т. ч. железобетонных
стен!) не менее 1 м.
Присоединение Antenna Combiner AC 3 к гнезду BNC
Для создания многоканальных систем рекомендуется использовать антенный
сумматор Antenna Combiner AC 3 (дополнительный аксессуар). С его помощью
можно практически без взаимных помех эксплуатировать до 4 передатчиков всего
с одной антенной.
Кроме того, AC 3 через свои входные BNC-гнезда может обеспечивать одновремен-
ное питание до четырех передатчиков.
̈

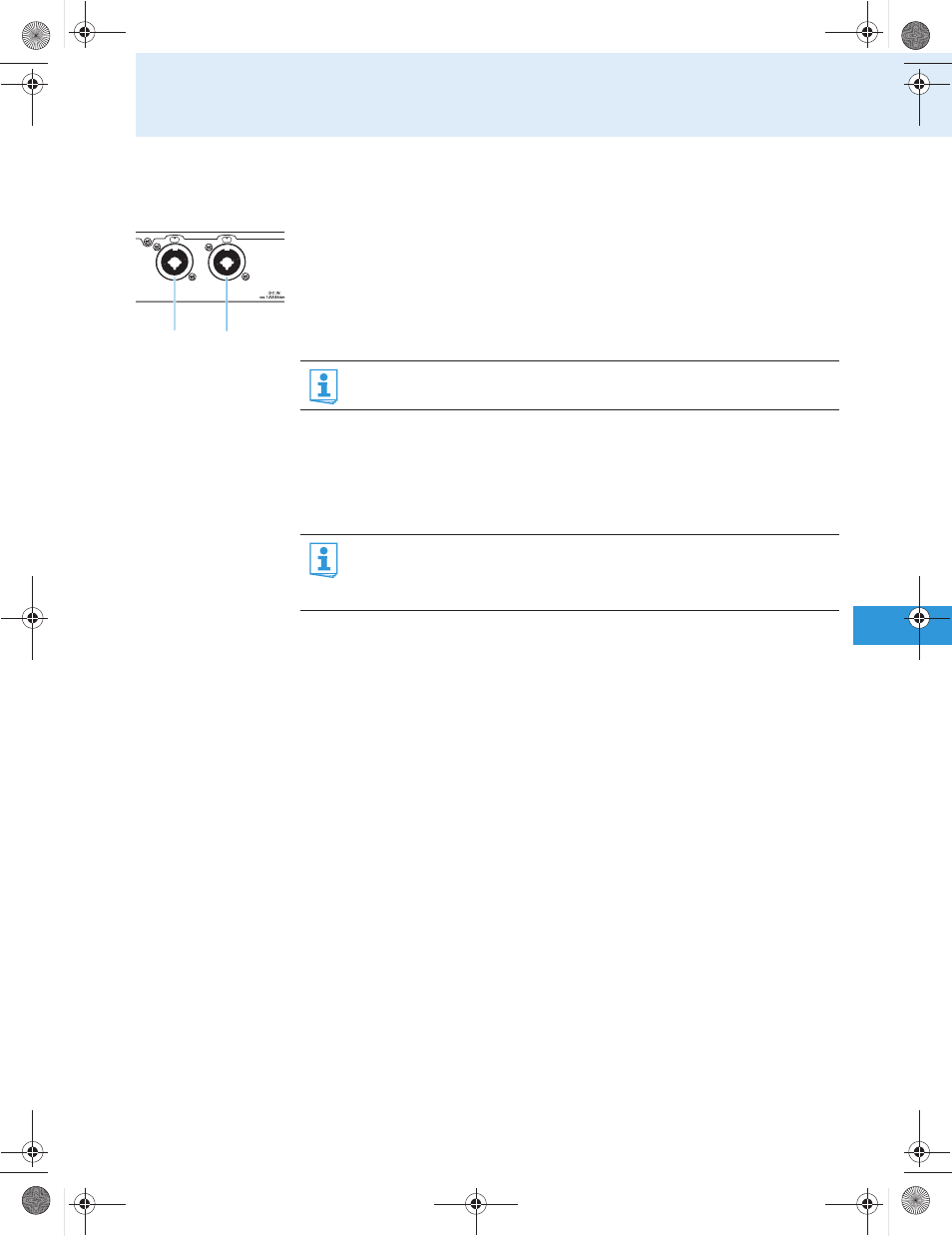

Присоедините Antenna Combiner AC 3 к гнезду BNC
Ƽ
.
PUSH
PUSH
L(I)
R(II)
BAL
AF IN
+22dBu MAX
ƻ
ƺ
Входной усилитель прибора SR 300 IEM G3 рассчитан на линейный
уровень.
Сигнал входных гнезд
BAL AF IN L(I)
ƺ
и
BAL AF IN R(II)
ƻ
подвергается
активной развязке, а затем подается на выходные гнезда
LOOP OUT BAL
L(I)
¹
и
LOOP OUT BAL R(II)
Ƹ
. Поэтому Вы можете использовать выход-
ные гнезда только при включенном передатчике.
