Функции регулятора
Трехпозиционный выход с внешней обратной связью и ШИМ
Трехпозиционный выход с внешней обратной связью и широтно-импульсной модуляцией
(ШИМ) похож на трехпозиционный выход с внутренней обратной связью и ШИМ. Только в
этом случае информация о положении привода поступает через вход внешнего сигнала WE,
например, с дистанционного потенциометрического датчика. В этом случае параметр TY
отпадает. Привязка WE-входа к сигналу внешней обратной связи осуществляется в
основной группе SETP (функция SP.VA, установка F01 WE), подробно см. раздел 3.3.1.
Если
в
качестве
элемента
внешней
обратной
связи
будет
использоваться
потенциометрический датчик, его следует согласовать в соответствиями с положениями
раздела 3.9.5.
Устанавливаемый параметр
KPL1
Усиление Y+
KPL2
Усиление Y-
TYL1
Длительность периода для Y+ в сек
TYL2
Длительность периода для Y- в сек
TYL1
Мин. время включения для Y+ в сек
TYL2
Мин. время включения для Y- в сек
TZ
Мертвая зона 3-позиционного выхода в %

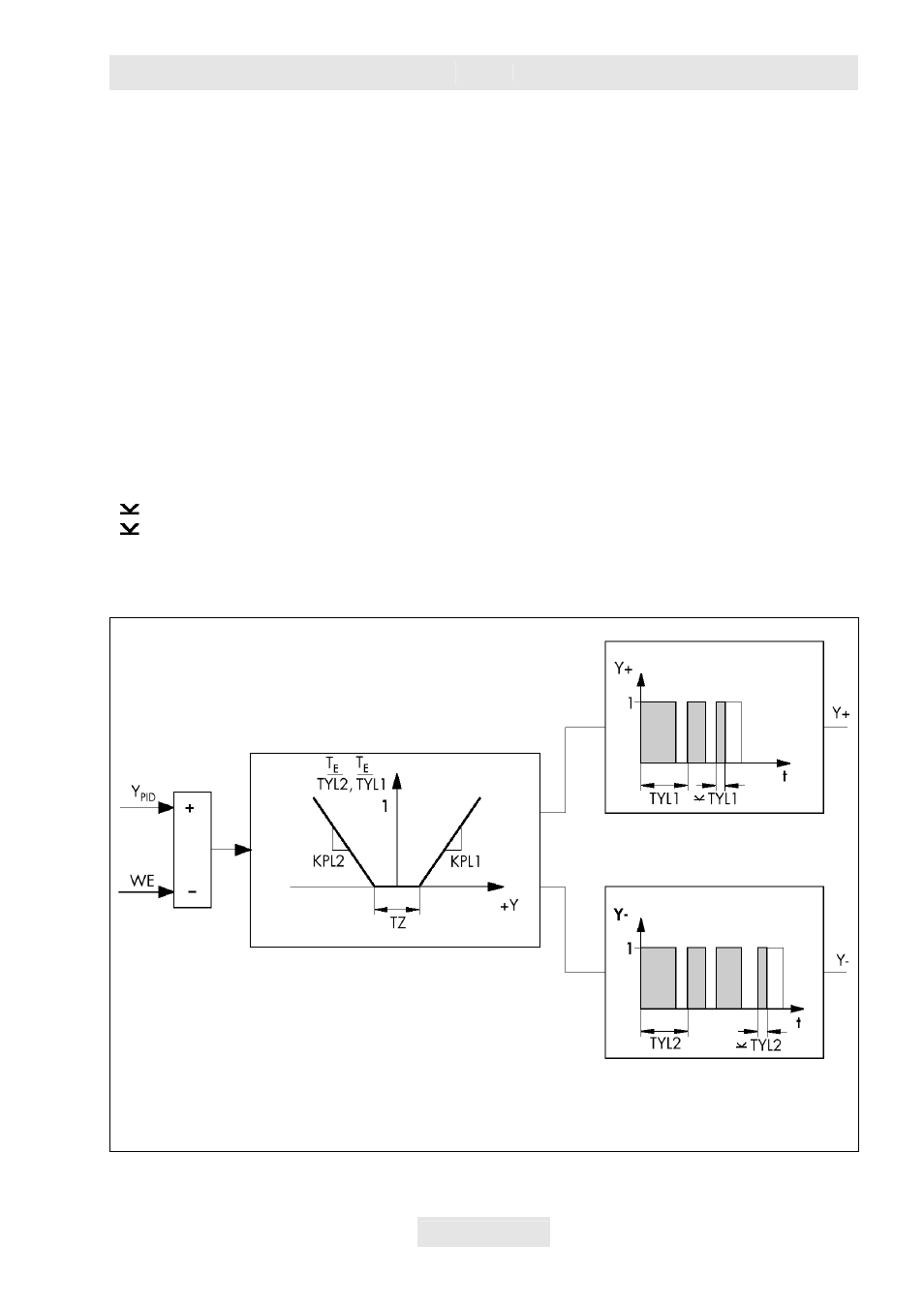

Рис. 17: Трехпозиционный выход с внешней обратной связью и ШИМ
