EB 2546-1 3 Конструкция и принцип действия
показано со смещением на 90º
1. корпус клапана
2. седло
3. конус
4. шток конуса
5. компенсирующий
сильфон
6. задатчик
7. рабочие пружины
8. сильфонная часть
9. крепежная гайка
10. траверса
11. корпус привода
11.1 мембраны
11.2 индикатор
повреждения
мембраны
11.3 промежуточная
вставка
12. управляющая
проводка

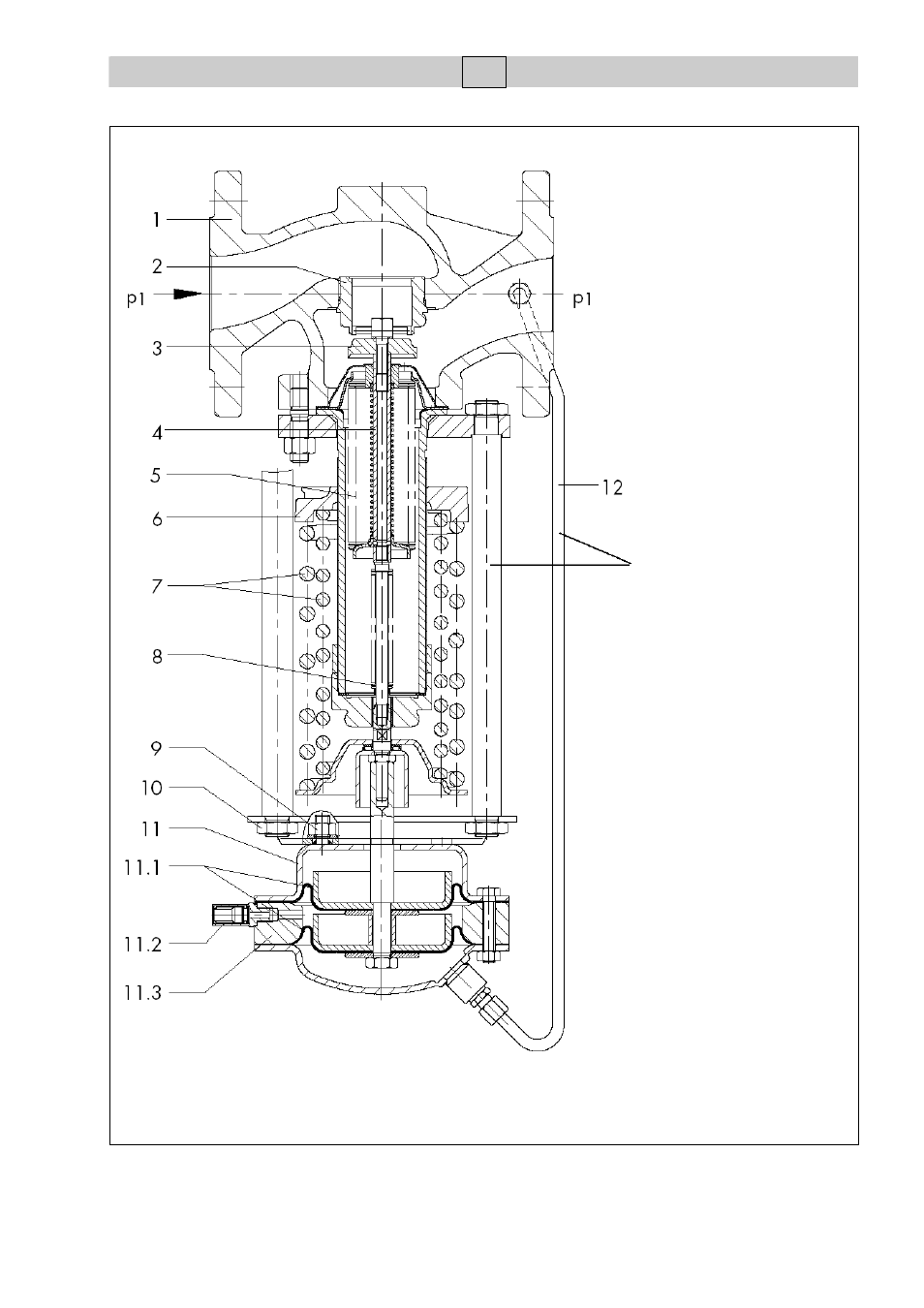

Рис. 2 • Клапан в сечении
