EB 3135-2 3 Конструкция
Для монтажа и эксплуатации
комбинированных устройств служат
инструкции по эксплуатации базовых
приборов в соответствии с таблицами и
следующим
описанием установки
заданного значения.
Исполнение тип Базовый прибор тип Соответствующее
руководство по
эксплуатации
2487/ 5824 и 5825 46-7 EB 3131 и EB 5824
2489/ 5824 и 5825 2469/ 2430 EB 3132-2 и EB 5824
2491/ 5824 и 5825 47-1 EB 3131 и EB 5824
2494/ 5824 и 5825 47-4 EB 3131 и EB 5824
2495/ 5824 и 5825 47-5 EB 3131 и EB 5824
8. Соединительная деталь
8.1 Шток диафрагмы
8.2 Задатчик
8.3 Установочный винт
8.4 Пломбирование
8.5 Диафрагма
10. Электрический привод
10.1 Шток привода
10.2 Накидная гайка

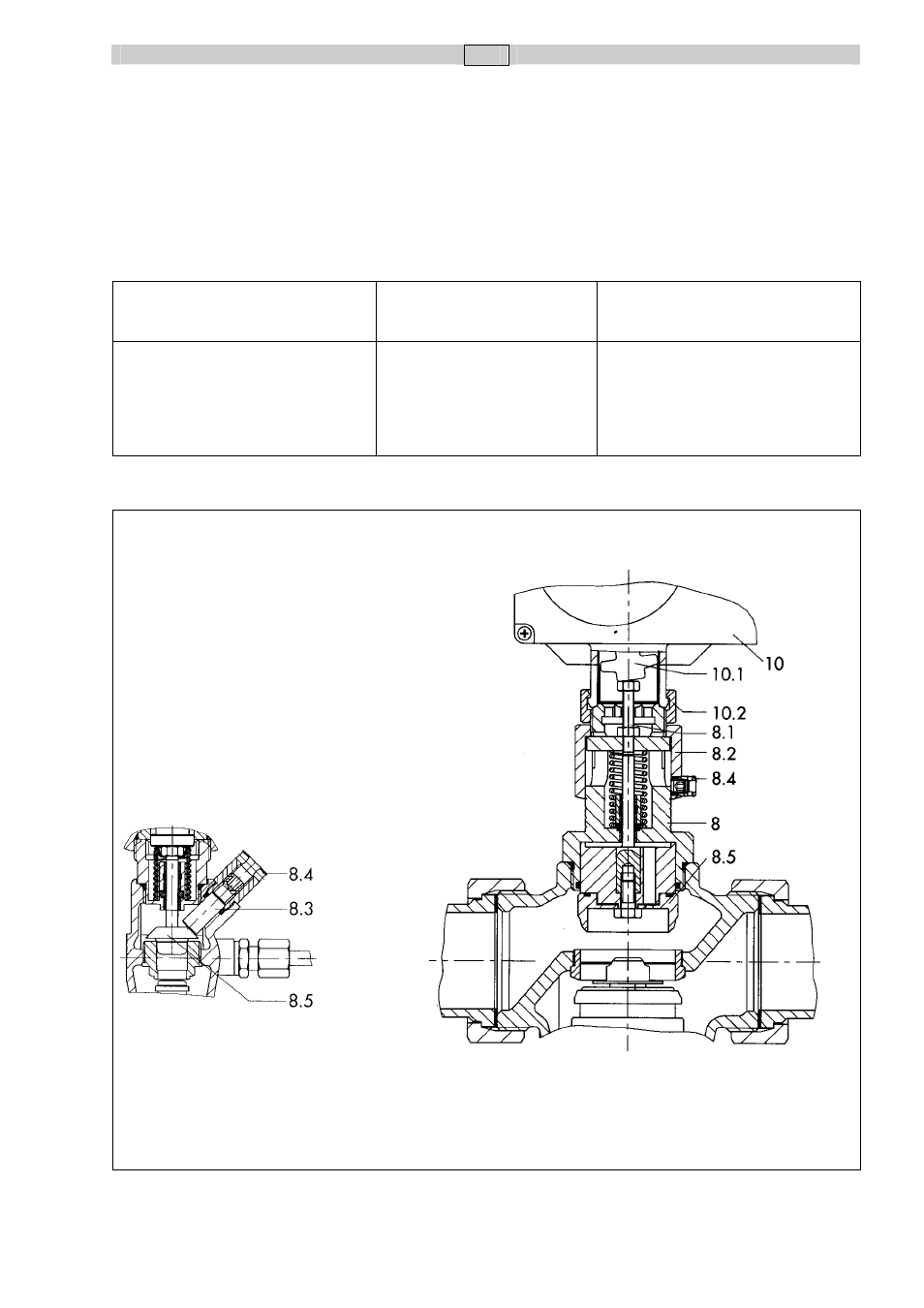

Рис. 2 • Диафрагма при Ду 15 … 25 слева и для Ду 32 … 50 справа
