Инструкция по эксплуатации Samson 2430 К Термостат
Страница 2
2
Термостат
работает
по
адсорбционному
принципу
.
Температура
регулируемой
среды
создает
внутри
измерительного
датчика
(11)
соответствующее
этой
температуре
давление
.
Давление
через
соединительную
трубку
(10)
передается
на
рабочий
элемент
(13)
и
преобразуется
в
усилие
перестановки
.
Перестановка
осуществляется
через
регулирующий
сильфон
(9)
и
стержень
рабочего
элемента
(12)
на
шток
конуса
(4)
смонтированного
клапана
.
Поворотом
задатчика
(8)
через
пружину
(7)
изменяется
точка
срабатывания
и
,
следовательно
,
изменяется
значение
заданной
температуры
.
2.
Монтаж
При
монтаже
следует
обратить
внимание
на
то
,
чтобы
окружающая
температура
не
превышала
80 ºC.
Клапан
следует
монтировать
на
горизонтальный
трубопровод
,
при
этом
термостат
должен
висеть
вниз
.
При
определенных
условиях
эксплуатации
возможны
и
другие
монтажные
положения
.
Подробности
об
этом
приводятся
в
соответствующей
инструкции
по
монтажу
и
эксплуатации
регулятора
температуры
.
Для
контроля
заданного
значения
температуры
рекомендуется
вблизи
датчика
монтировать
термометр
,
погруженный
в
регулируемую
среду
.

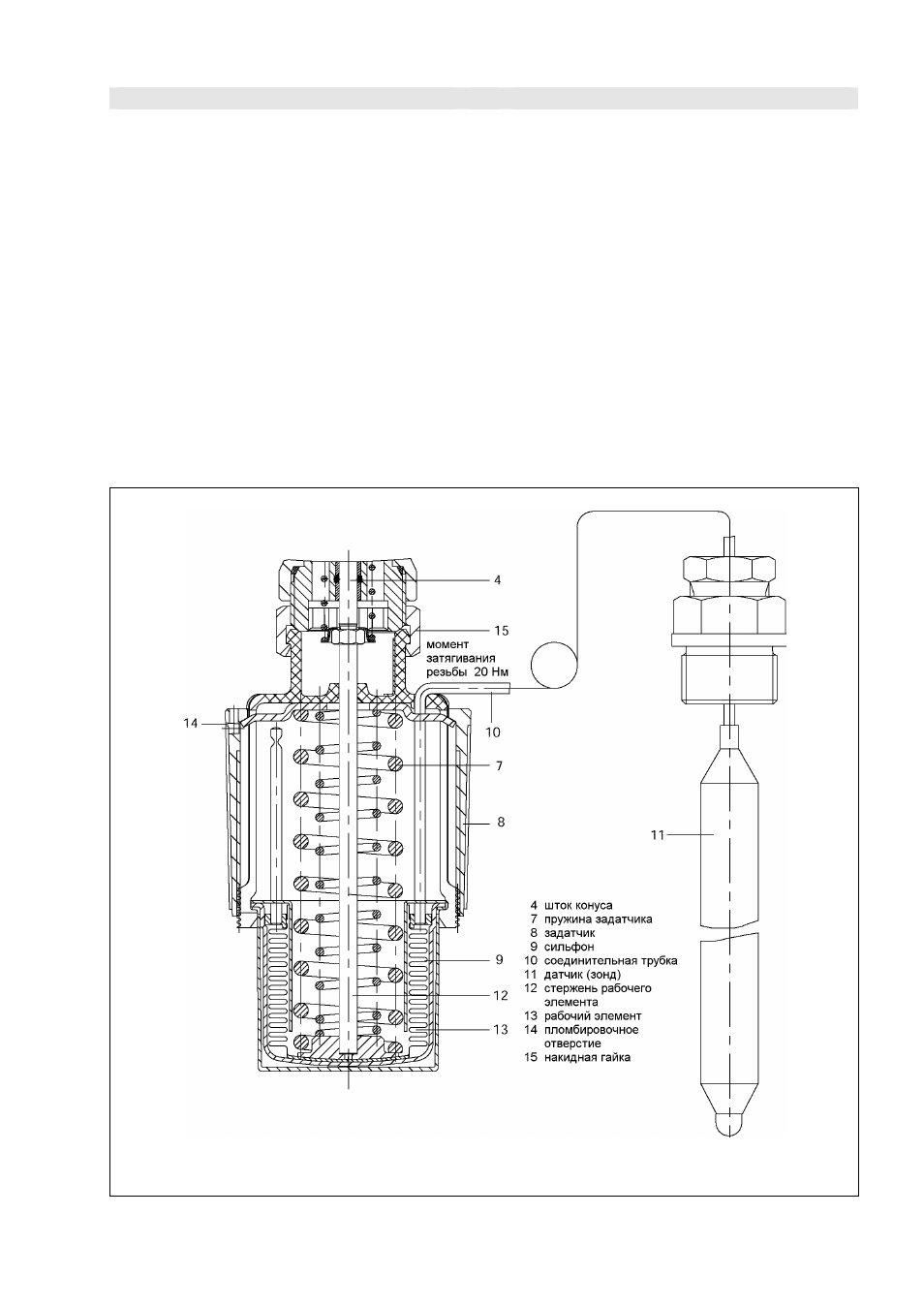

Рис
. 2 •
Термостат
,
установленный
на
клапане
конструкции
43
