Инструкция по эксплуатации Samson 3222-2780-2 Регулирующий клапан
Страница 3
Advertising
3

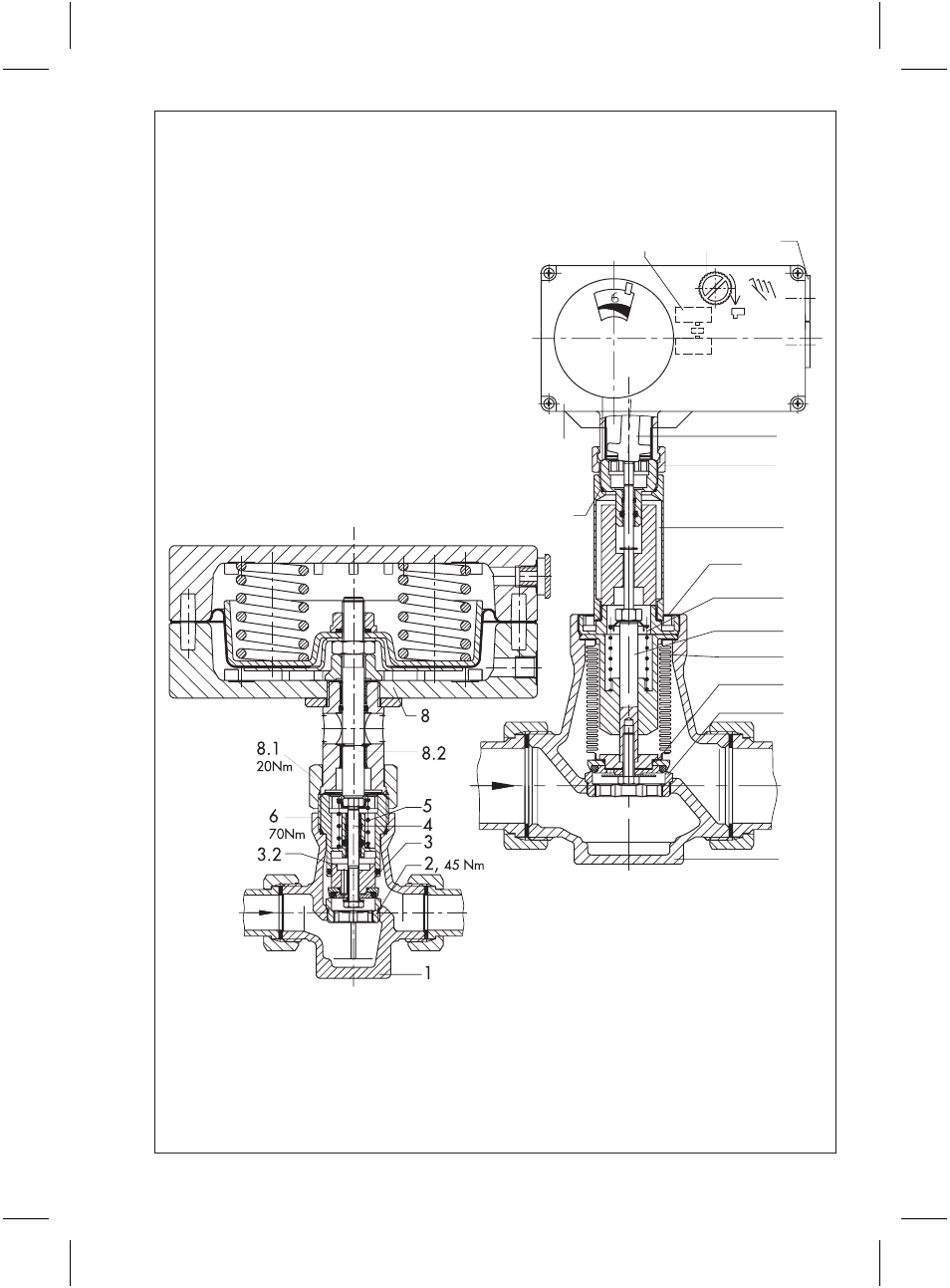

Рис. 3
Регулирующий клапан Ду 15 до 25
(компенсирующий поршнень) с
пневматическим приводом тип 2780-1
Рис. 4
Регулирующий клапан Ду 32 до 50
(компенсирующий сильфон для пара)
с электрическим приводом тип 5824
1
Корпус клапана
2
Седло
3
Конус
3.1 Компенсирующий сильфон
3.2 Компенсирующее поршневое устройство
4
Шток конуса
5
Пружина клапана
6
Соединительная деталь
8
Сервопривод
8.1 Накидная гайка
8.2 Шток привода
8.3 Пускатель
8.4 Ручной дублер (тип 5824)
8.5 Ввод кабеля
9
Удлинитель (изолирующая вставка)
8
8.2
8.1
70 Nm
8.4
9
1
110 Nm
5
4
3.1
3
2
8.3
8.5
20Nm
