Инструкция по эксплуатации Samson М 44-7 Перепускной клапан
Страница 4
2.1 Установка
Жидкости, газы и пар
–
Перепускной клапан устанавливать в
горизонтальный трубопровод без
напряжения. Если требуется, преду-
смотреть опоры вблизи регулятора.
–
Направление потока соответствует
направлению стрелки на корпусе.
–
Для пара и жидких сред кожух пружин
с задатчиком установить «висящим
вниз».
–
Для газов положение монтажа – если
другого не предусмотрено – по сво-
ему усмотрению.
Пар
–
Перед пуском в эксплуатацию мем-
бранную камеру через присоединение
линии управления наполнить водой.
–
Наружную линию управления при ре-
гуляторах ряда 0,005 до 12 бар проло-
жить и присоединить. Расстояние «точка
отбора давления линии управления –
перепускной клапан» по крайней мере
10 · Ду.
Присоединение линии управления
Присоединение линии управления G
1
/
4
находится сбоку на корпусе. При испол-
нении для пара – сбоку на промежу-
точной вставке.
Используйте штуцера с цилиндрически-
ми ввинчивающимися цапфами по DIN
2353 для труб-Niro.
4
!

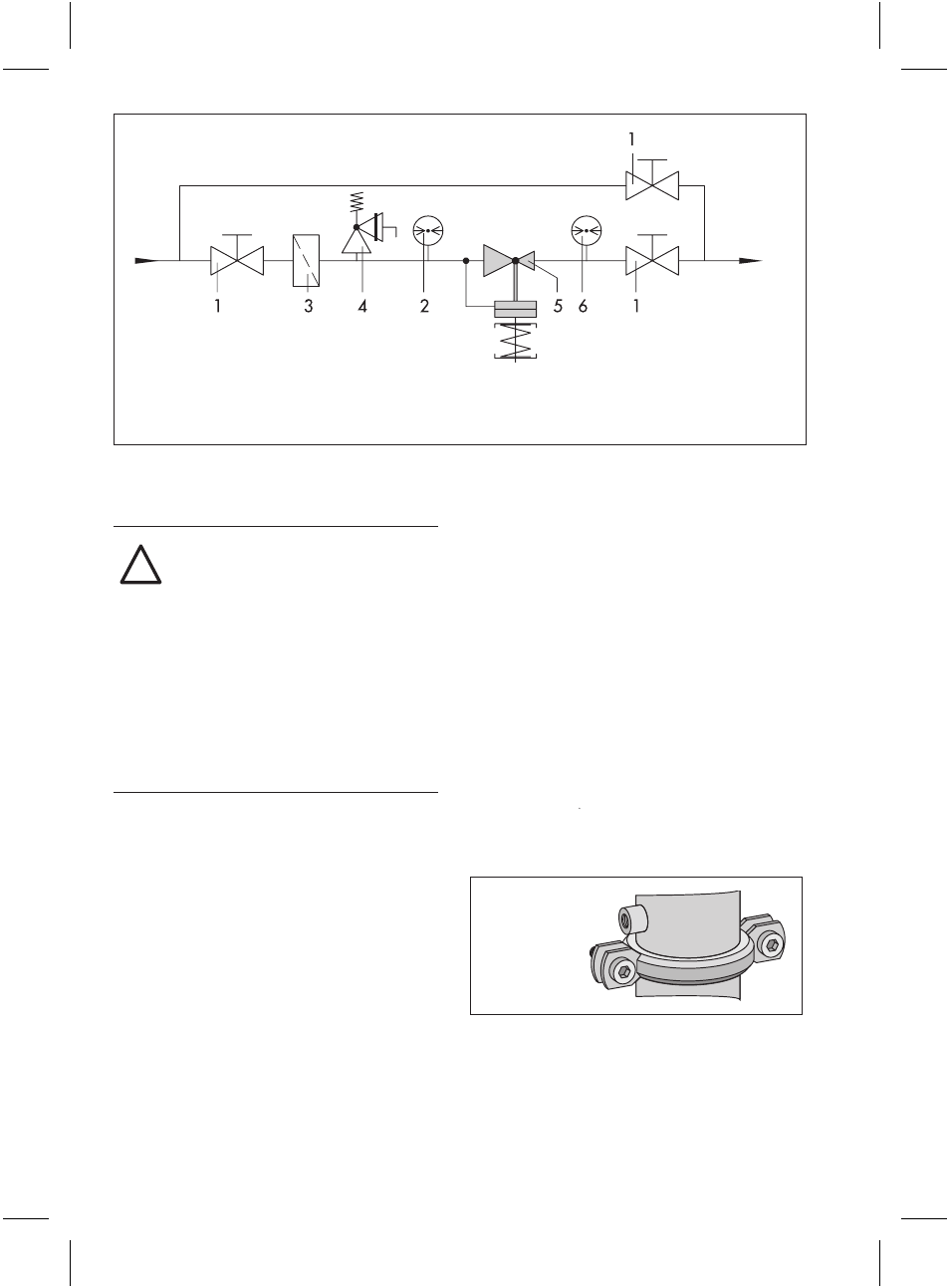

Рис. 3
⋅
Монтажная схема
1 запорный клапан
2 манометр входного давления р
1
3 грязеуловитель
4 предохранительный клапан
5 перепускной клапан тип М 44-7
(ряд 0,005 до 12 бар)
6 манометр давление на выходе р
2
Внимание!
При регулировании токсичных,
взвыво- опасных или горючих
сред оснастить корпус привода
(кожух пружины) присоединением
линии дренажа и уплотнением.
При возможном разрыве мем-
браны вытекающую «опасную»
среду вывести через присоеди-
нение линии дренажа в безопас-
ное место.
Рис. 4
⋅
Присоединение линии управления
G
1
/
4
Присоединение линии
управления G
1
/
4
для
штуцера и наружного
диаметра трубы
8 мм
