Конструкция и принцип действия

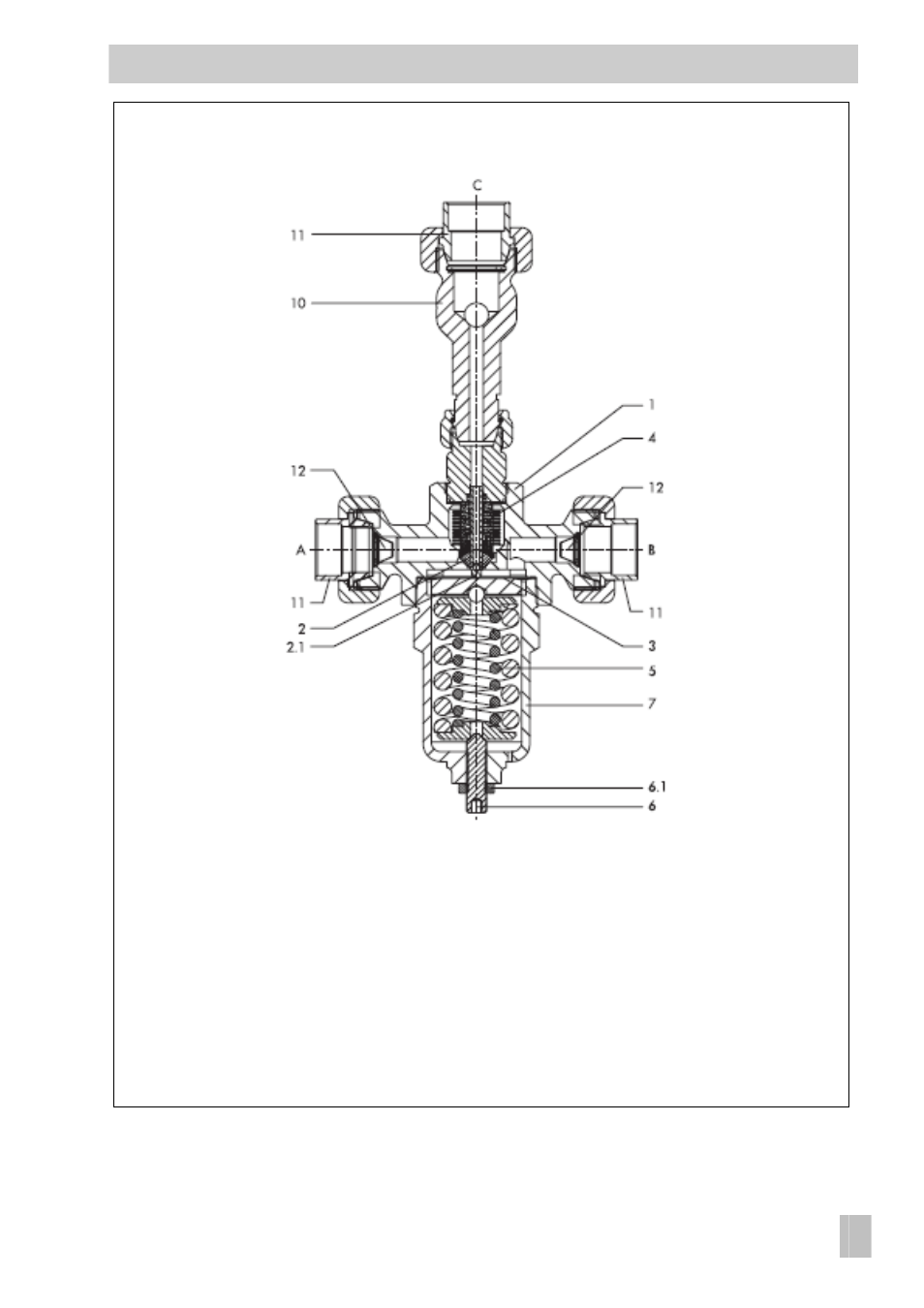

Рис. 1 •
Функциональная схема типа 2357-1
Тип 2357-31
1. Корпус клапана
2. Плунжер восстановления
давления
2.1 Трубчатый плунжер
3. Управляющая мембрана
4. Запирающая пружина
5. Установочная(ые) пружина(ы)
6. Задатчик давления, ключ-
шестигранник (под ключ SW 6)
6.1 Контргайка (под ключ SW 17)
7. Нижняя часть корпуса
10. Обратный клапан (доп.оборудование)
11. Ниппель под пайку со сферической
втулкой (доп.оборудование)
12. Фильтр (доп.оборудование)
ЕВ 2558 RU
