Конструкция
и
принцип
действия
Привод
Тип
3271
ВНИМАНИЕ
!
В
конструкции
клапана
с
керамической
износостойкой
гильзой
изменяется
направление
потока
.
Среда
поступает
в
клапан
сверху
на
плунжер
,
в
сторону
закрытия
!
При
несоблюдении
этого
условия
может
произойти
повреждение
деталей
.

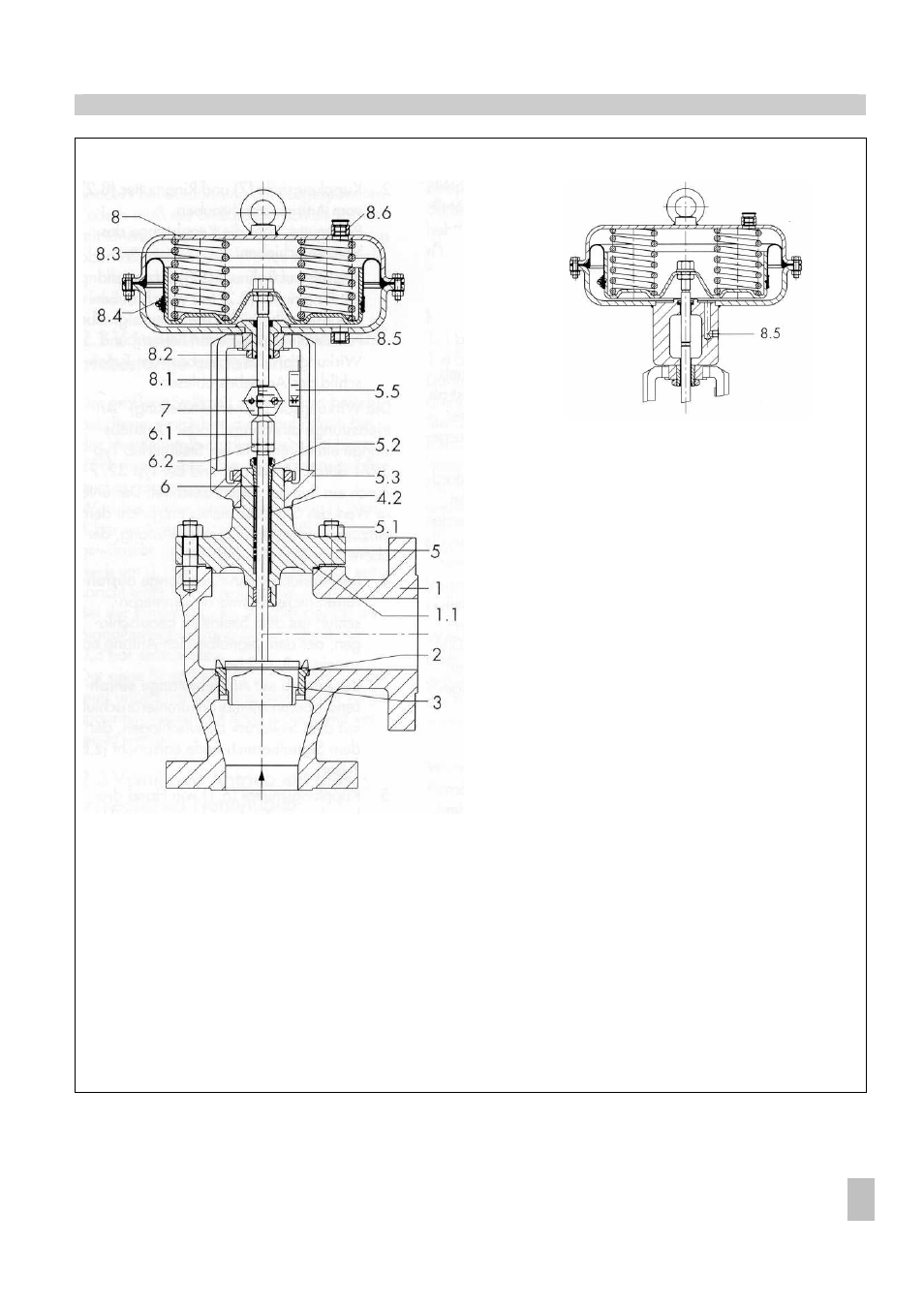

Рис
.2
Тип
3256-1 (
Тип
3256-7)
в
сечении
.
Привод
Тип
3277
1.
Корпус
клапана
1.1
Уплотнительное
кольцо
2.
Седло
3.
Плунжер
4.2
Сальниковое
уплотнение
5.
Верхняя
часть
клапана
5.1
Гайки
5.2
Резьбовая
втулка
5.3
Рама
5.5
Индикатор
величины
хода
6.
Шток
плунжера
6.1
Соединительная
муфта
6.2
Контргайка
7.
Соединитель
штока
8.
Привод
8.1
Шток
привода
8.2
Кольцевая
гайка
8.3
Пружины
8.4
Мембрана
8.5
Подключение
управляющего
сигнала
8.6
Сброс
воздуха
ЕВ
