Инструкция по эксплуатации Samson 43-2 Регулятор температуры
Страница 5
Advertising
5
Конструкция и принцип действия

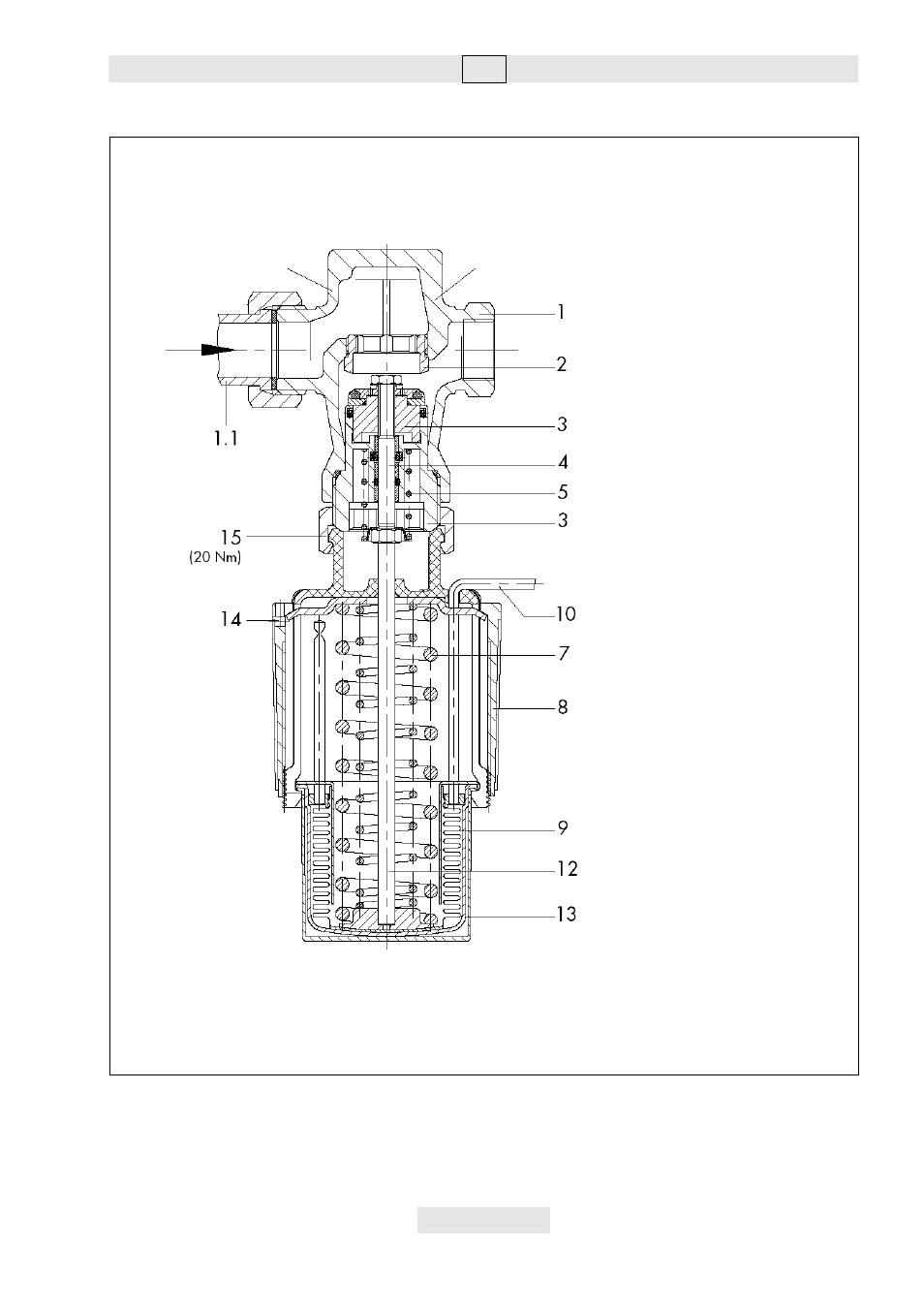

Рис. 2 • Регулятор в сечении
тип 43-2
тип 43-1
клапан тип 2432К
клапан тип 2431К (с внутренней резьбой)
1. Корпус клапана
1.1 Накидная гайка с
уплотнением и концами
под приварку
2. Седло
3. Конус
4. Шток конуса
5. Пружина клапана
7. Рабочая мембрана
8. Задатчик
9. Сильфон
10. Соединительная проводка
12. Штифт рабочего элемента
термостат тип 2439К
13. Рабочий элемент
14. Пломбировочное
отверстие
15. Накидная гайка
EB 2171
