EB 3140
3
Конструкция и принцип действия
1. Корпус клапана
2. Конус
3. Рабочая пружина
4. Мембрана привода
5. Внешняя управляющая
проводка
6. Регулирующий привод
(плюсовая сторона)
7. Регулирующий привод
(минусовая сторона)
8. Канал в корпусе
9. Накидная гайка с
уплотнением и
присоединительными
окончаниями
10. Управляющая проводка

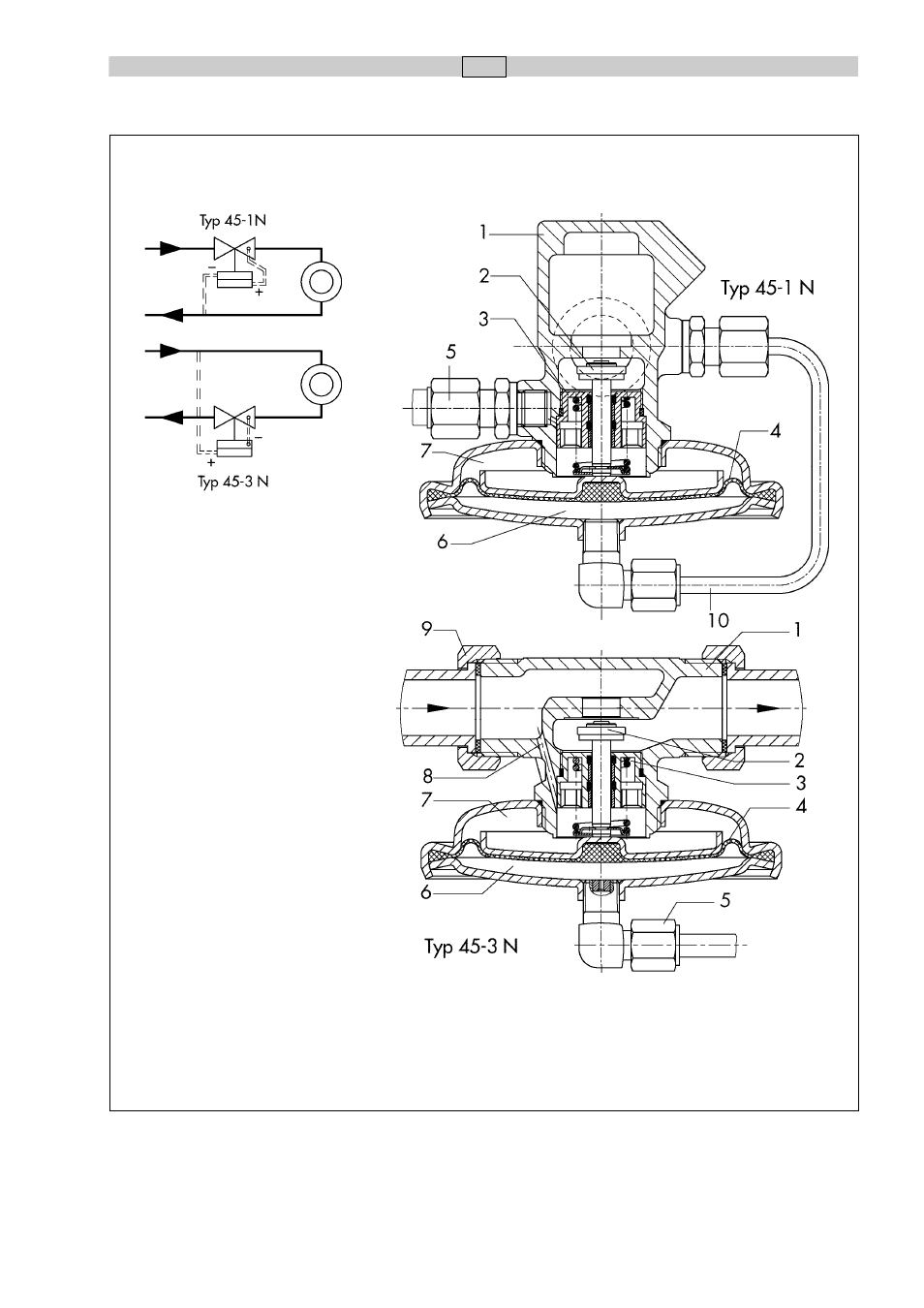

Рис.3 • Регулятор в сечении
прямой ток
обратный ток
прямой ток
обратный ток
