3 дисплей, Эксплуатация – Инструкция по эксплуатации Samson TROVIS 5573 Регулятор
Страница 7
1.3
Дисплей
Когда
переключатель
находится
в
нормальном
положении
,
на
дисплее
отображается
текущее
время
,
а
также
информация
о
состоянии
работы
прибора
(
информационный
уровень
).
Время
работы
и
температуры
каждого
контура
управления
можно
просмотреть
на
экране
,
поворачивая
переключатель
обслуживания
(
А
).
Время
работы
отображается
черными
квадратиками
ниже
ряда
цифр
вверху
дисплея
.
Значки
отображают
рабочий
статус
регулятора
.

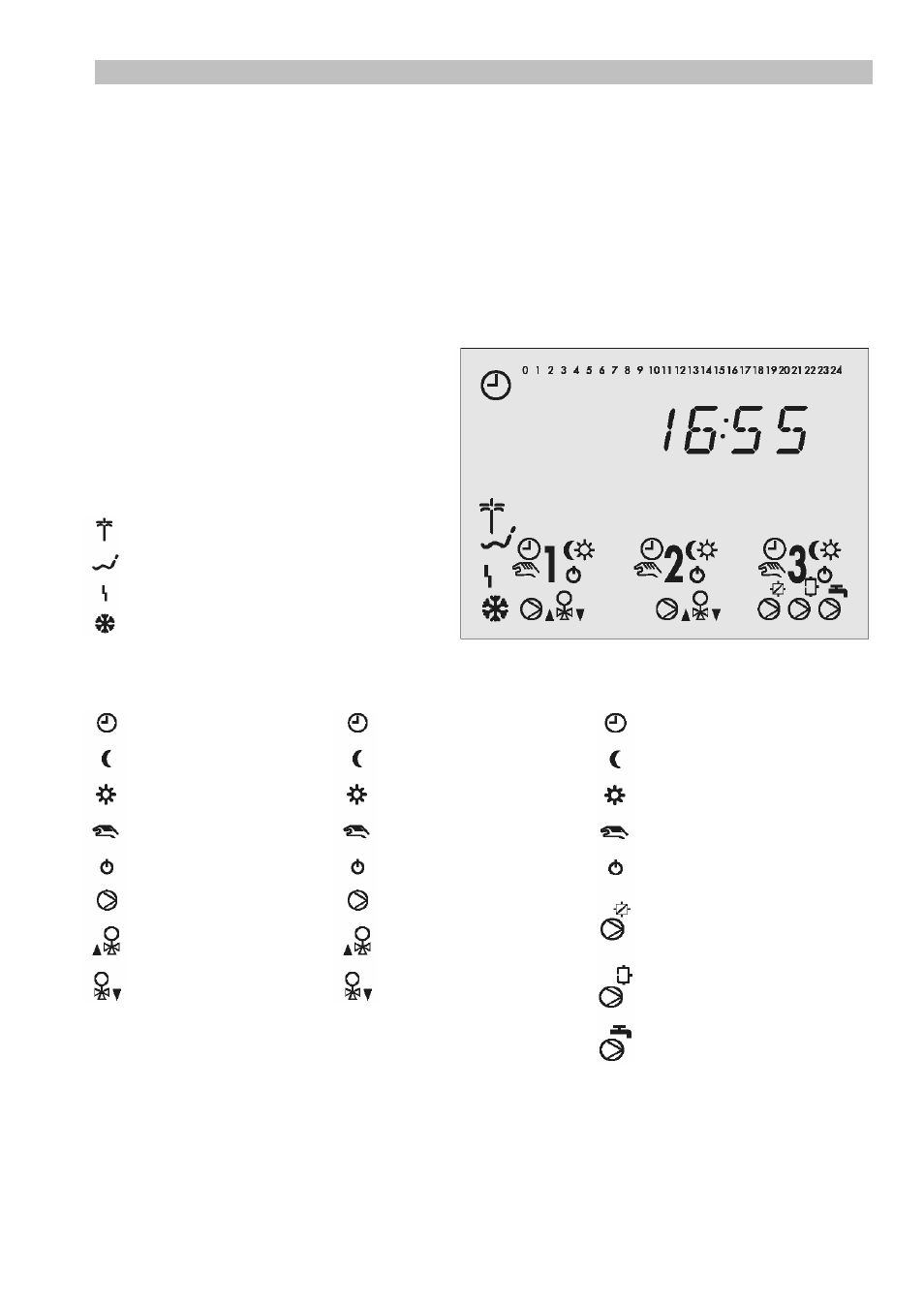

Рис
. 1 -
Значки
Рабочий
статус
регулятора
может
быть
отражен
на
информационном
уровне
(
→
раздел
1.4).
Эксплуатация
Выходные
дни
(
отпуска
,
каникулы
)
Праздничные
дни
Ошибка
(
сбой
системы
)
Защита
от
заморозки
1.
Контур
отопления
1
Автоматический
режим
Ночной
режим
Дневной
режим
Ручной
режим
Регулятор
выключен
Циркуляционный
насос
UP1*
Клапан
Rk1
ОТКРЫТ
Клапан
Rk1
ЗАКРЫТ
.
Контур
отопления
2
Автоматический
режим
Ночной
режим
Дневной
режим
Ручной
режим
Регулятор
выключен
Циркуляционный
насос
UP2*
Клапан
Rk2
ОТКРЫТ
Клапан
Rk2
ЗАКРЫТ
3.
Контур
ГВС
Автоматический
режим
Ночной
режим
Дневной
режим
Ручной
режим
Регулятор
выключен
Насос
теплообменника
/
солнечного
коллектора
TLP/CP*
Насос
бака
аккумулятора
SLP*
Циркуляционный
насос
ZP*
* UP1, UP2, TLP, CP, SLP
и
ZP
указывает
на
возможный
выбор
насосов
в
ручном
режиме
.
