Конструкция и принцип работы
EB 8546-1 RU
3
1.
Конструкция и принцип
работы
Настоящий
регулятор
давления
предназначен
для
обеспечения
постоянной
подачи
воздуха
к
пневматическому
контрольно –
измерительному оборудованию и технике
автоматического управления.
Имеющееся
в
сети
максимальное
давление сжатого воздуха величиной 12
бар понижается до уровня в диапазоне
от 0,5 до 6 бар.
Сжатый воздух на входе (Supply)
проходит через фильтр и выходит из
регулятора (Output) c пониженным
давлением, в зависимости от заданного
значения.
Используемый
плунжер
является
гидростатически
уравновешенным, и не зависит от
входного давления.
Содержащаяся в сжатом воздухе вода
может быть собрана в виде конденсата и
удалена. Для этого регулятор давления,
как изображено на рисунке, монтируется
перпендикулярно резервуару фильтра по
направлению вниз. Собранный в
резервуаре фильтра конденсат можно
слить, кратковременно нажав сливную
пробку.

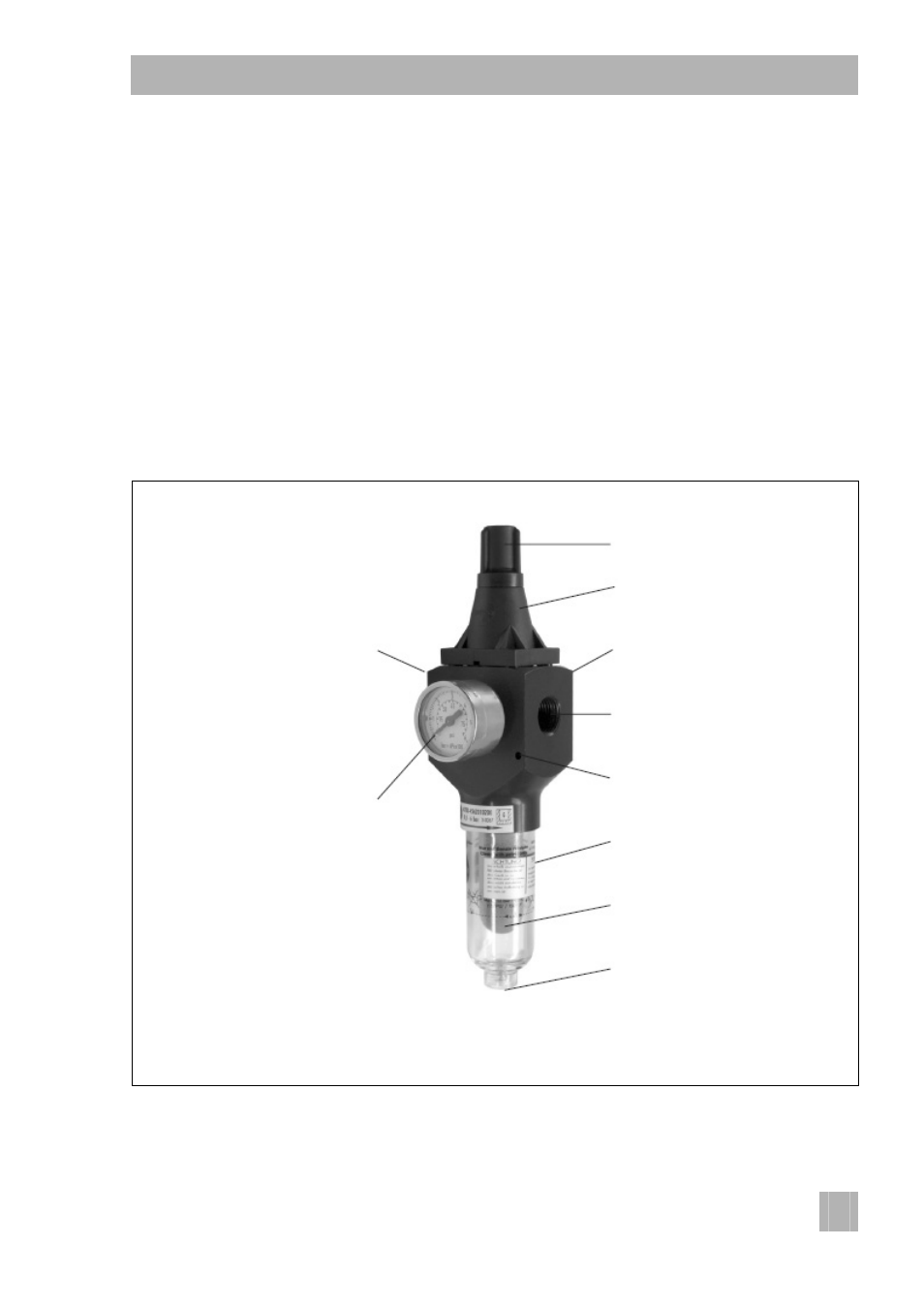

Рис. 2 · Компоненты регулятора давления питающего воздуха Тип 4708-45
Колпачок
(закрывает регулятор
заданного значения)
Крышка
Второе присоединение
G 1/8
(скрыто) для манометра
или регулирующего клапана
Выход
Отверстие для крепления
Резервуар фильтра
Картридж фильтра
Вход
(скрыт)
Манометр
Отверстие для слива
конденсата с пробкой
