Инструкция по эксплуатации Samson 3770 Полевой барьер
Страница 4
4
Вид взрывозащиты
EExd [ia] IIC T6
Подключение
Канал 1
Ch 1 +/–
Канал 2 и 3
Ch 2 +/–, Ch 3 +/–
Рабочие параметры
4…20 мА или U
N
до 10 В или
предельные контакты по
DIN 19234
4(0)…20 мА или U
N
до 10 В или
предельные контакты по
DIN 19234
Номинальный ток
предохранителя
U
m
= 250 B
l
N
= 80 мА с задержкой срабатывания
Цепь выходного тока (Ех)
EEx ia IIC
Макс. выходное напряжение
U
0
≤
17,2 В
≤
12,6 В
Макс. выходной ток
I
0
≤
110 мА
≤
49 мА
Макс. мощность
P
0
≤
473 ìW*
≤
154 мW*
Макс. допустимая ¸мкость
C
0
360 íÔ/ IIС; 2,1 мкФ/ IIВ
1,15 мкФ/ IIС; 7,4 мкФ/ IIВ
Макс.допус. индуктивность
L
0
3 ìÃí/ IIС; 12 мГн/ IIВ
15 мГн/ IIС; 56 мГн/ IIВ
Предельное сопротивление
(сопротивление нагрузки)
R
Lmax
190 Ом
285 Ом
Напряжение нагрузки
3,8 В/20 мА
5,7 В/20 мА
Допустимая температура
окружающей среды
–45
°
С
≤
t
a
≤
60
°
СТ6
Вид защиты
IР 65 по IЕС 529
Материал корпуса
Алюминиевое лить¸ под давлением, с лаковым покрытием
*Графическая характеристика: линейная на выходе
1.1 Техническая характеристика

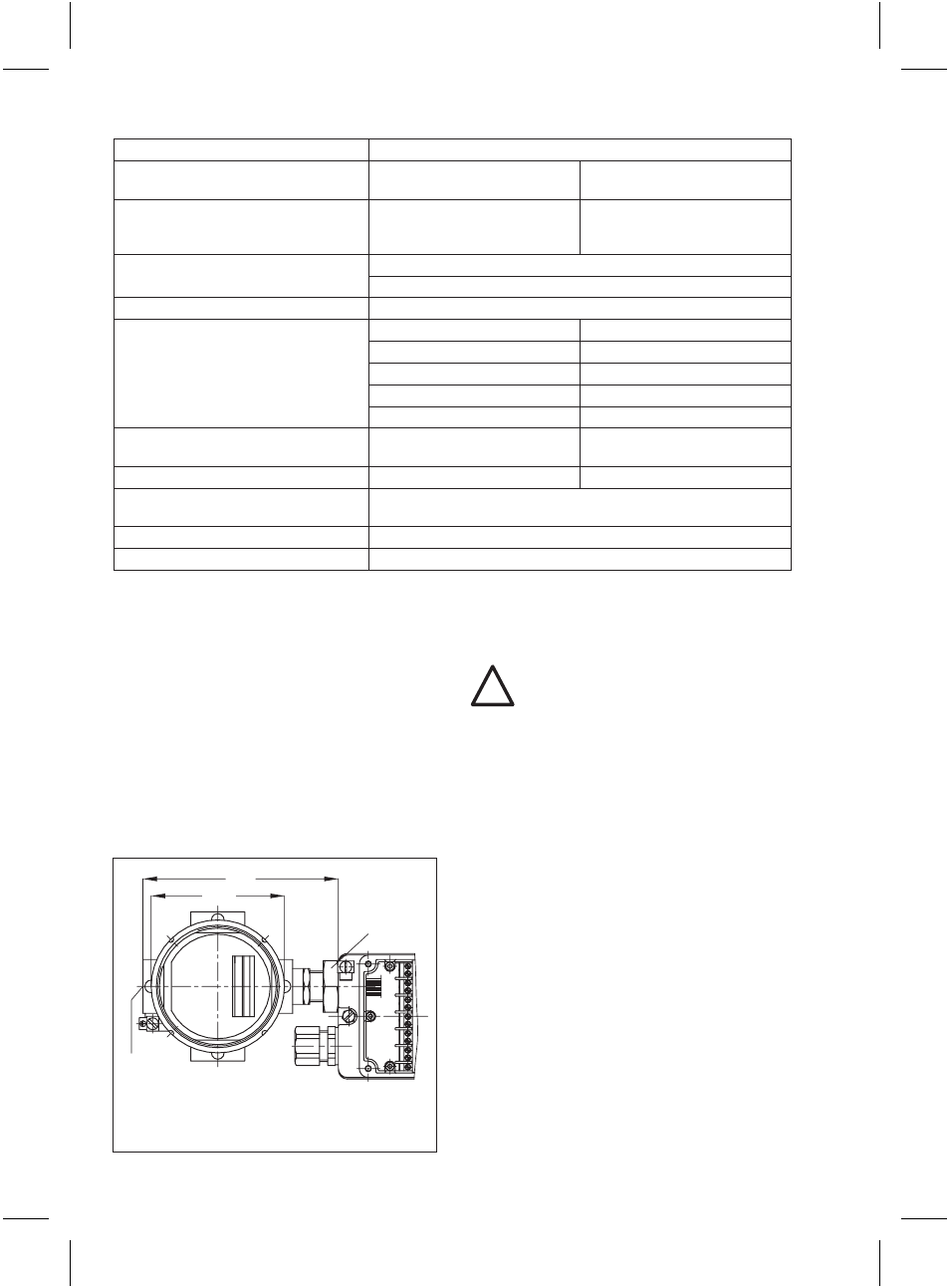

Рис. 3 · Монтаж на позиционер,
например, типа 3780.
130
Ш90
NPT ½
M20x1,5
!
2. Монтаж на позиционер
Снять боковой кабельный ввод или за-
глушку с позиционера.
Вставить концы кабеля и ввернуть по-
левой барьер (резьба М20 х 15).
Повернуть корпус в желаемую сторону
и зафиксировать (законтрить) положе-
ние накидной гайкой Свободные концы
кабеля подвести к клеммам позиционе-
ра по рис. 4.
3. Электрическое подключение
При электрической установке
должны соблюдаться электро-
технические нормы и правила
техники безопасности страны
пользователя.
В Германии это нормы VDE и
правила техники безопасности
профессионального союза.
В отношении монтажа и установ-
ки во взрывоопасных помеще-
ниях действуют нормы EN 60079-
14:1997; VDE 0165 Часть 1/8.98.
В отношении подключения к ис-
кробезопасным электрическим
цепям действуют данные, содер-
жащиеся в Конформационном
свидетельстве на образец кон-
струкции.
Ошибочные соединения при
электрической установке могут
привести к потере взрывоза-
щиты!
