6 ЕВ 8363
Измерительный Блок питания
прибор

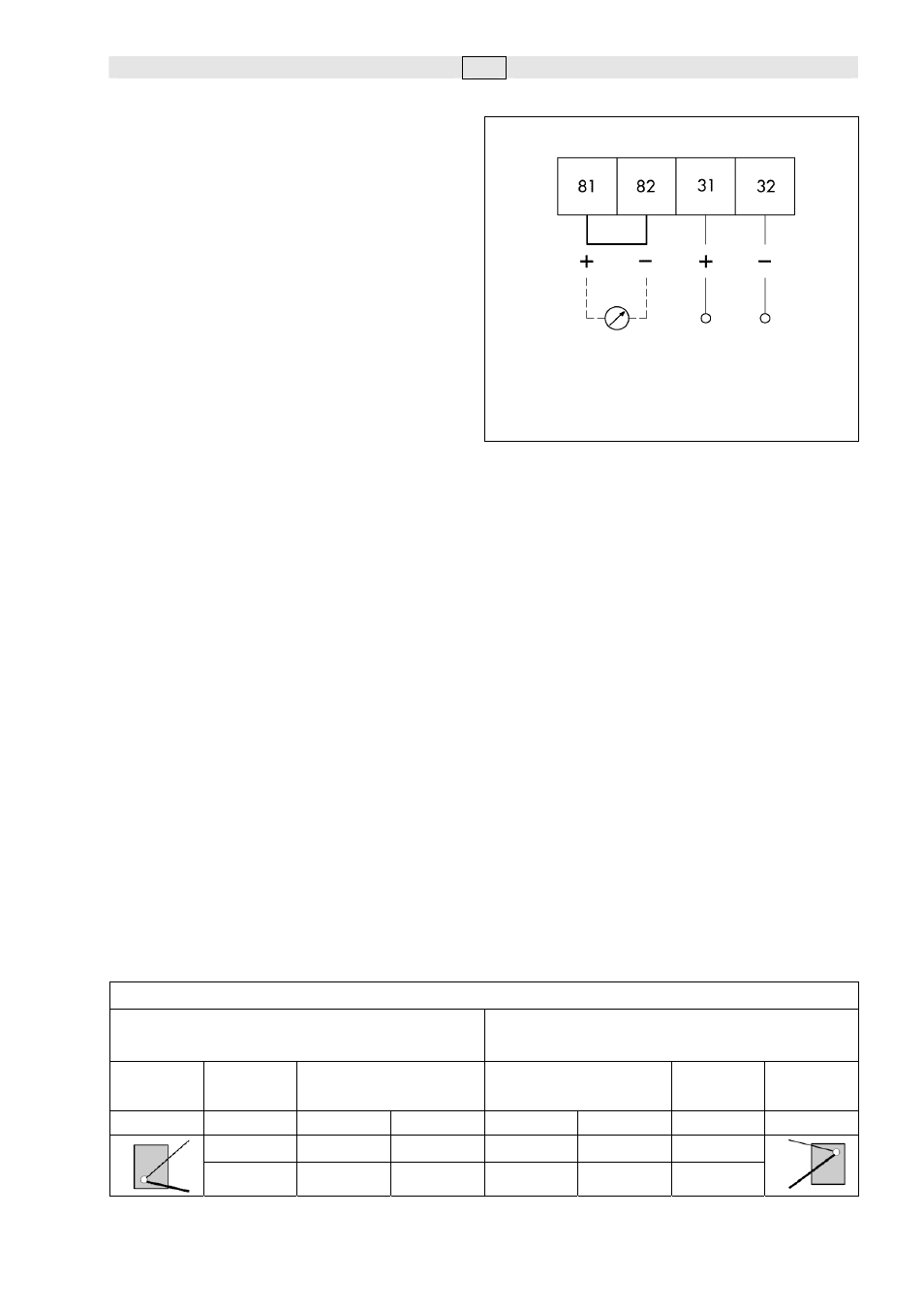

Рис. 6 • Электрическое подключение
3.Электрическое подключение
Расположение
контактов подключения
прибора указано на рис. 6, а также отмечено
надписями на контактной плате.
Для проверки выходного сигнала при
юстировке прибора можно подключить
милиамперметр к клеммам 81 и 82,
предварительно удалив установленную там
короткозамкнутую перемычку.
Датчик положения работает по 2-проводной
схеме.
Напряжение питания прибора
составляет 24 В постоянного тока. Подавать
напряжение
на клеммы подключения
прибора следует с учетом сопротивления
проводов в пределах от 12 до 45 вольт
постоянного тока.
В приборах для взрывоопасных зон следует
соблюдать
положения по установке
согласно VDE 0165.
4.Обслуживание
4.1Настройка датчика положения
4.1.1 Направление действия
Для
величины рабочего хода
регулирующего клапана от 0 до 100% можно
задать сигнал
датчика положения в
зависимости от направления его действия
(>> или < >), либо в диапазоне 4…20 мА,
либо в диапазоне 20…4 мА. Этот диапазон
зависит не только от положения монтажа
(справа или слева от клапана или от
позиционера), но и от вида привода (шток
привода
пружинами втягивается или
выдвигается). Необходимое направление
изменения выходного сигнала определяется
7-контактным штекером на плате датчика
положения согласно ниже приведенной
таблице и обозначается символами >> и <>.
Для
перемены направления действия
выходного сигнала следует указанный
штекер слегка вытянуть вверх, повернуть
его на 180º и снова вставить обратно в
разъем.
4.2 Юстировка нулевой точки и
диапазона (рис.7)
Нулевая точка (ZERO): предварительная
(грубая)
установка нулевой точки
производится переключателями 3 и 4, а
точная установка – потенциометром ZERO.
В стандартном случае это соответствует
току 4 мА.
Диапазон (SPAN):
предварительная
установка диапазона и, следовательно, его
конечного
значения производится
переключателями 1 и 2, а точная установка
– потенциометром SPAN. В стандартном
случае это соответствует току 20 мА.
Пример:
Для регулирующего клапана, от закрытого
Положение установки на клапане:
если смотреть со стороны платы (20) – привод вверху
Прямой монтаж слева и
Установка на позиционер справа
Прямой монтаж справа и
установка на позиционер слева
Положение
рычага
Клапан Направление действия
(символ на штекере)
Направление действия
(символ на штекере)
Клапан Положение
рычага
< > > > < > > >
ОТКР 20 мА 4 мА 4 мА 20 мА ОТКР
ЗАКР 4 мА 20 мА 20 мА 4 мА ЗАКР
