3
Конструкция и принцип действия
Ру 16
(только Ду 16…25)
EB 3128 RU

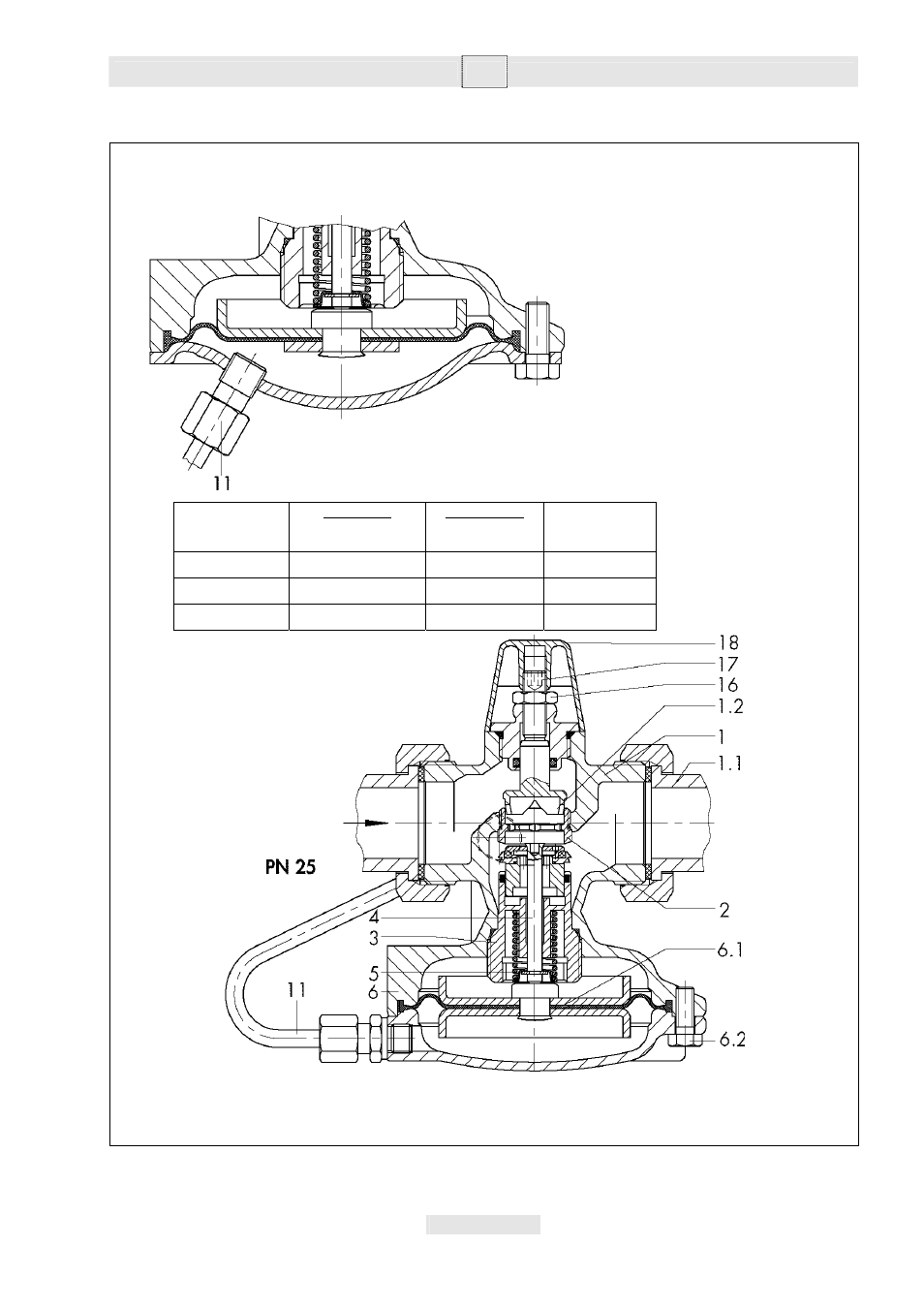

Рис. 2 • Изображение регулятора в разрезе
1. Корпус клапана
1.1 Накидная гайка с
уплотнительным кольцом и
патрубком под приварку
1.2 Дроссель
2. Седло
3. Направляющий ниппель с
конусом
4. Шток конуса
5. Рабочая пружина (пружины)
6.
Привод
6.1 Регулирующая мембрана
6.2 Винты корпуса
11. Управляющая проводка
16. Контргайка
17. Винт задатчика
18. Крышка
Моменты
затягивания
резьбы
Позиция 3
Позиция 6.2
Направляющий
ниппель
Заслонка
Винты
Ду 15…25
70 Нм 8
Нм 70
Нм
Ду 40…50
110 Нм 18
Нм 110
Нм
Ду 32
110 Нм 8
Нм 110
Нм
