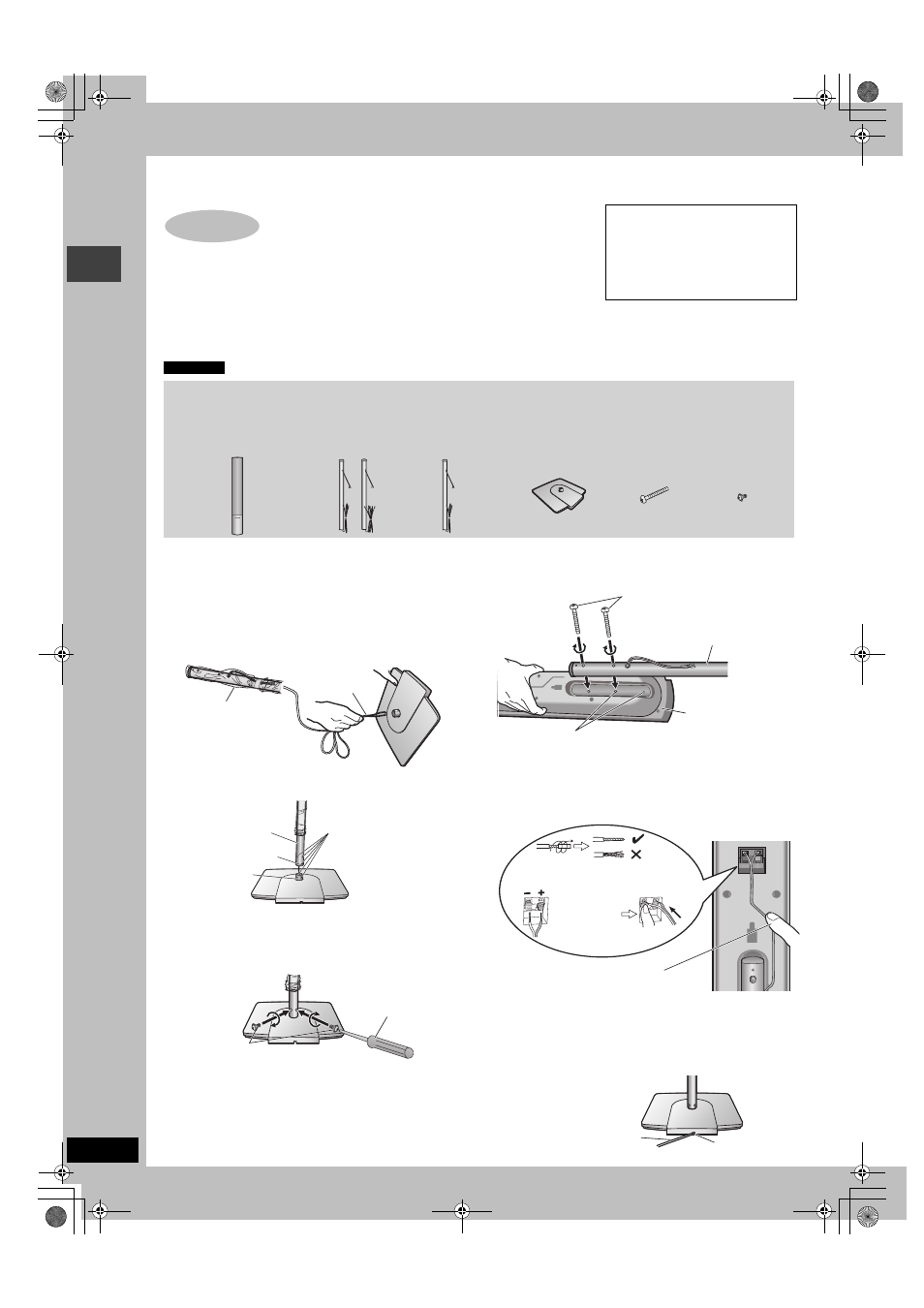

Простая установка
Подготовка
≥Во избежание повреждений или царапин, подстелите мягкую ткань, и выполняйте сборку на ней.
≥Для сборки используйте крестообразную отвертку.
≥Перед началом сборки, установки и подсоединения, убедитесь в наличии всех указанных компонентов.
≥Правые и левые акустические системы и трубки одинаковые.
Во избежание вытягивания кабелей из трубок при сборке опор акустических систем, оставьте на трубках пластиковую оболочку.
1
Соберите опоры акустических
систем.
1 Проденьте кабель акустической системы через
отверстие в опоре.
Чтобы облегчить продевание, осторожно сложите кабель
посередине (так, чтобы не осталось перегиба), вставьте его
петлеобразный участок в отверстие, а затем протяните
оставшуюся часть кабеля через отверстие в опоре.
2 Вставьте трубку.
3 Прикрепите трубку к опоре.
Надежно затяните винты.
2
Закрепите опоры на акустических системах.
Попеременно заворачивая верхний и нижний винты до полной
затяжки, добейтесь, чтобы опора установилась прямо.
Трубку можно прикрепить и в нижней задней части
акустической системы.
Переставляя опору между верхней и нижней точками крепления с
задней стороны акустической системы, можно менять ее высоту.
3
Подсоедините кабели к акустическим
системам.
4
Закрепите кабели акустических
систем на их опорах.
ШАГ
1
Сборка акустических систем
Конструкция опор, входящих в
комплект, специально разработана
для монтажа фронтальных и тыловых
акустических систем Panasonic
SB-FS881 или фронтальных
акустических систем Panasonic
SB-FS842. Используйте опоры только
так, как указано в описании установки.
[HT880] Фронтальные и тыловые акустические системы
[HT840] Фронтальные акустические системы
Примечание
[HT880] 4 фронтальные/
тыловые акустические
системы
[HT840] 2 фронтальные
акустические системы [HT880] 4 опоры
[HT840] 2 опоры Трубки
[HT880] 4 трубки
≥2kтрубки с коротким
кабелем: Для фронтальных
акустических систем
≥2kтрубки с длинным кабелем:
Для тыловых акустических
систем
[HT880]
8 коротких
винтов
[HT840]
4 коротких
винтов [HT880] 8 длинных
винтов
[HT840] 4 длинных
винтов
[HT840]
2 трубки
Кабель
Опора
Оставьте длину кабеля с
запасом для последующего
подсоединения.
Пластиковая
оболочка
Вставьте трубку, одновременно осторожно втягивая кабель
акустической системы.
При вставке трубки
совместите канавку и эти
отверстия с опорой.
Опора трубки
Трубка
Опора
Канавка
Короткие винты
Крестообразная
отвертка
(не прилагается)
Перед выполнением следующей операции, снимите
пластиковую оболочку с трубки.
Акустическая
система
Длинные винты
Трубка
Удалите виниловую изоляцию
на концах проводов.
Задняя сторона
акустической системы
_:
Медный
`:
Серебристый
Вставьте!
Если на акустической системе остался излишек кабеля,
заправьте его в отверстие рядом с верхней частью трубки,
одновременно вытянув кабель с нижней стороны опоры.
Вдавите кабель акустической системы
в канавку.
Задняя
сторона
опоры
Как можно дальше вдавите
кабель акустической
системы в канавку в опоре.
Кабель
Канавка
Сб
орка
а
к
устиче
ски
х
си
стем
