RQT7980
6

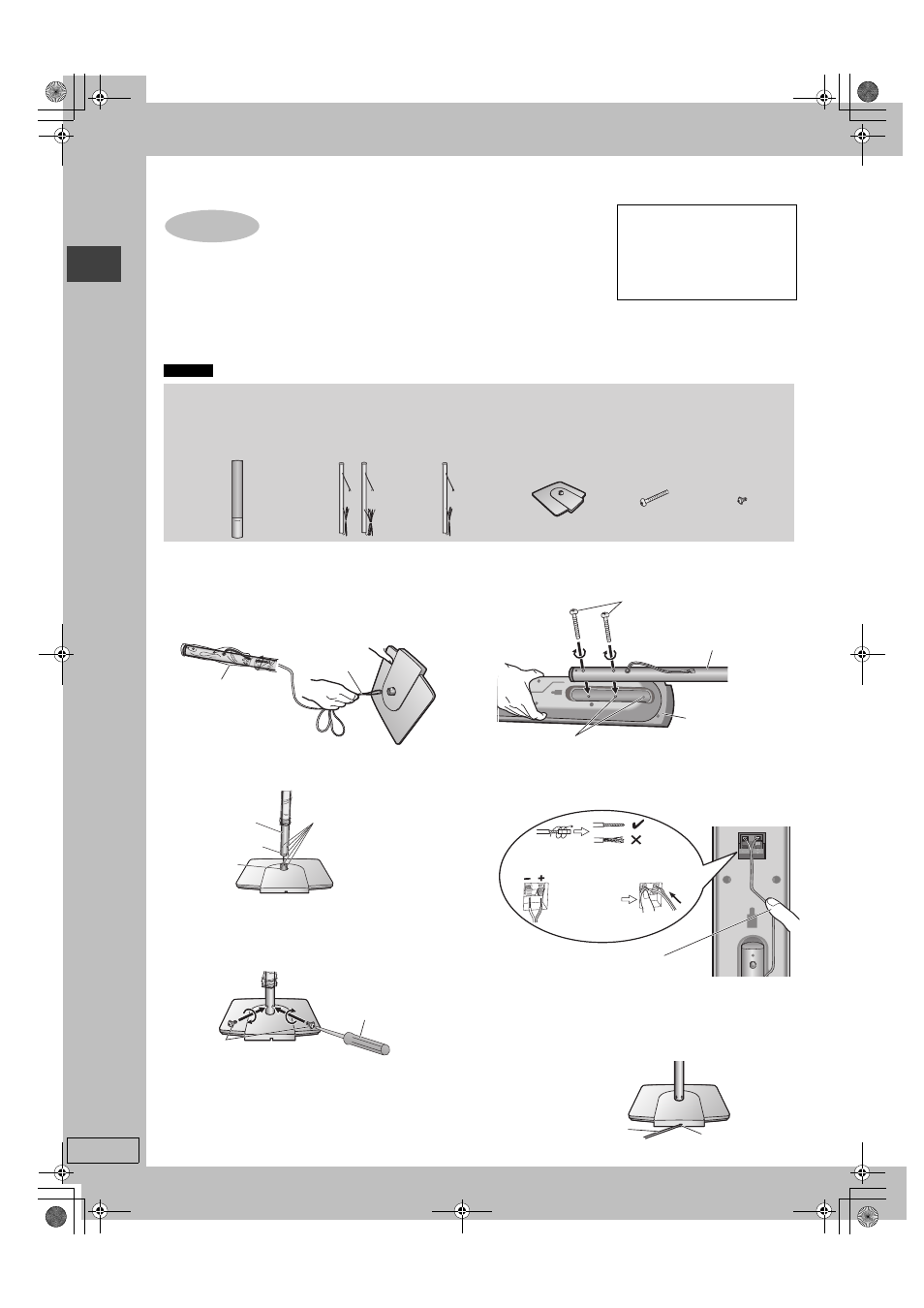

Просте встановлення
Підготовка
≥Щоб уникнути пошкодження та появу подряпин, виконуйте монтаж колонок на м’якій підстилці.
≥Використовуйте для монтажу викрутку Phillips.
≥Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті зазначені компоненти.
≥Між правою та лівою колонками, а також між трубками немає жодних відмінностей.
Щоб уникнути висування кабелів з трубок під час монтування підставок колонок, залишіть на них пластикову обгортку.
1
Монтаж стійок для колонок.
1 Пропустіть кабель колонки через підставку.
Щоб пришвидшити пропуск кабелю через підставку, зігніть
кабель удвоє (не стискаючи його вигнуту частину),
пропустіть його крізь отвір, а тоді протягніть решту частину
кабелю.
2 Вставте трубку.
3 Прикріпіть трубку до підставки.
Надійно закрутіть гвинти.
2
Прикріпіть підставки до колонок.
Поступово докручуючи верхній та нижній гвинти, забезпечте
колонці пряме кріплення.
Трубку можна також прикріпити до нижніх отворів колонки.
При кріпленні колонки до нижніх або до верхніх отворів,
змінюється її висота.
3
Підключіть кабелі колонки.
4
Прикріпіть кабелі колонок до
підставок.
КРОК
1
Монтаж колонок
Додані стійки призначені
спеціально для кріплення
фронтальних колонок та
колонок об’ємного звучання
Panasonic SB-FS881 та
фронтальних колонок SB-FS842.
Використовуйте їх лише як
вказано у цій інструкції.
[HT880] Фронтальні колонки та колонки об’ємного звуку
[HT840] Фронтальні колонки
Примітка
[HT880] 4 Фронтальні
колонки/колонки
об’ємного звучання
[HT840] 2 Фронтальні
колонки [HT880] 4 підставки
[HT840] 2 підставки трубки
[HT880] 4 трубки
≥ 2kтрубки з коротким кабелем:
для фронтальних колонок
≥ 2kтрубки з довгим кабелем:
Для колонок об’ємного
звучання
[HT880]
8 коротких
гвинтів
[HT840]
4 коротких
гвинтів [HT880] 8 довгих
гвинтів
[HT840] 4 довгих
гвинтів
[HT840]
2 трубки
Кабель
Підставка Залиште висунуту частину кабелю
для подальшого підключення.
Пластикова
обгортка
Вставляйте трубку, злегка
потягуючи кабель колонки.
При вставлянні трубки
слідкуйте за співпадінням
пазів із цими отворами.
Опора трубки
Трубка
Підставка
Паз
Короткі гвинти
Викрутка Phillips
(не входить у комплект)
Перед виконанням наступного кроку зніміть із трубки
пластикову обгортку.
Колонка
Довгі гвинти
Трубка
Зніміть вінілове покриття
кабелів колонки.
Задня панель колонки
_:
Мідний
`:
Сріблястий
Натисніть!
При наявності вільного кабелю, витягніть його з низу
підставки та вставте у паз, що у верхній частині трубки.
Втисніть кабель колонки в паз.
Задня
сторона
підставки
Втисніть кабель колонки
якнайглибше в паз
підставки.
Кабель
Паз
М
онтаж к
о
лоно
к
