26
Монтаж и техническое обслуживание вертикальных велотренажеров модели UBK 800
2. Закрепите держатель на опоре с помощью двух № 8 x
⁵ ₈
-дюймовых самонарезающих винтов, как показано
на иллюстрации ниже.

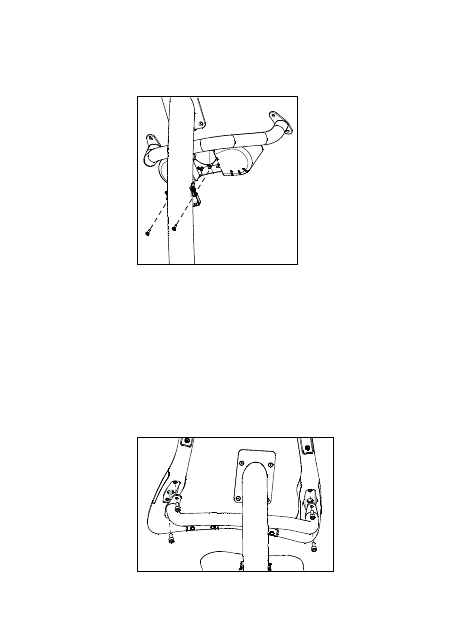

Рис. 7: Установка держателя для бутылки
Установка рукояток
После установки вертикальной опоры и держателя для
бутылки смонтируйте узел рукоятки и протяните через
опору кабель датчика пульса.
Чтобы смонтировать рукоятки, выполните указанные
ниже действия.
1. Расположите рукоятки на скобах в верхней части
вертикальной опоры, как показано на следующей
иллюстрации. Открытые концы узла должны быть
направлены вперед и вверх.
Рис. 8: Установка рукояток
