Монтаж велотренажера
23
4. Удалите четыре самонарезающих винта № 10
(1-дюймовых), удерживающих левый боковой кожух, и
снимите его с корпуса. Протащите кожух за рычагами
педалей и отложите в сторону.

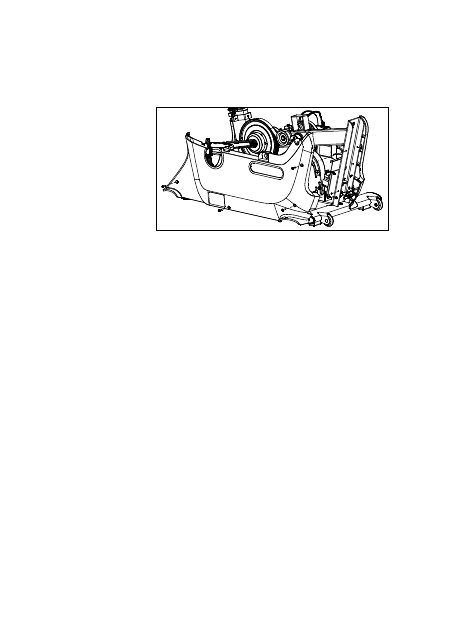

Рис. 4: Снятие боковой крышки
5. Снимите пленку, которой в канале вертикальной
опоры крепится кабель передачи данных основания
аппарата.
6. Выдвиньте панель разъемов вверх и снимите ее со
скобы правого кожуха.
Чтобы установить вертикальную опору и подготовить
кабели к подсоединению консоли, выполните
указанные ниже действия.
1. Удалите гайку и шайбу с одного конца ответвителя
коаксиального кабеля типа F, поставляемого в
комплекте с консолью Р80. Вставьте этот конец
ответвителя через круглое отверстие в панели
разъемов.
2. Поместите шайбу обратно на ответвитель
коаксиального кабеля, а затем установите гайку. С
помощью двух ⁷ ₁₆-дюймовых открытых гаечных
ключей зафиксируйте ответвитель; удерживайте
ответвитель на месте одним ключом, затягивая гайку
другим ключом.
3. Расположите помеченный конец модульного
ответвителя разъема. Вставьте этот конец
ответвителя в квадратное отверстие панели разъемов.
