ПРЯМОЙ КАБЕЛЬ
Настройка конфигурации сети с использованием прямого кабеля осуществляется в следующем порядке (см.
рис. 2):
1. Соединить порт Ethernet 1 с сетью Endura, используя стандартный сетевой кабель.
2. Подсоединить один конец прямого кабеля к сетевому разъему портативного компьютера.
3. Подсоединить другой конец прямого кабеля к сетевому коммутатору.
4. С помощью второго прямого кабеля соединить сетевой коммутатор с портом Ethernet 2, находящимся на
задней панели устройства NSM5200.
5. Включить портативный компьютер.
6. Включить устройство NSM5200. Для полного включения устройства потребуется примерно от 10 до 15 минут.
ПРИМЕЧАНИЕ: Для предотвращения конфликтов IР-адресации и маршрутизации необходимо обеспечить,
чтобы к сетевому коммутатору были подключены только портативный компьютер и устройство NSM5200.

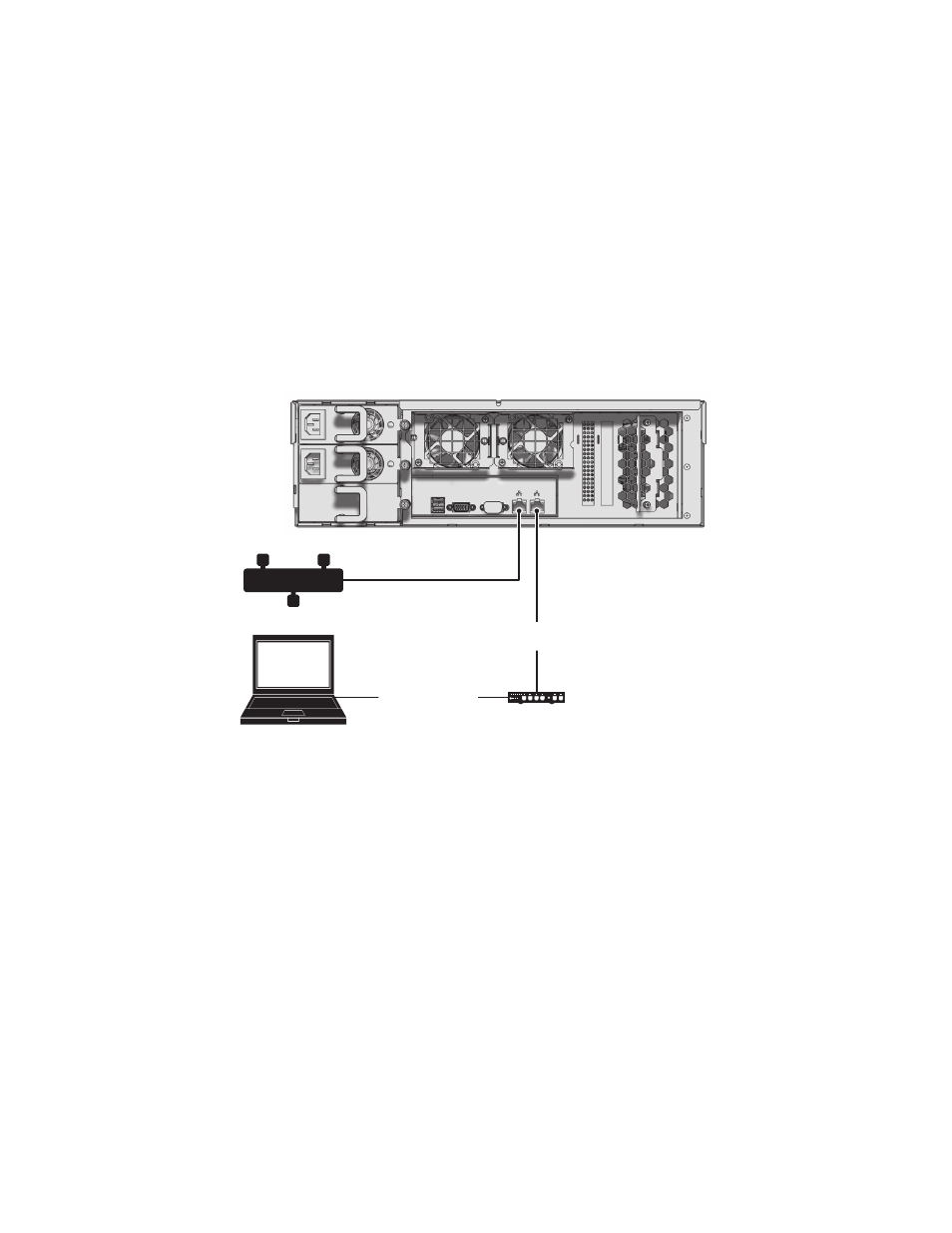

Рис. 2. Настройка с использованием прямого кабеля
7. Выполнить настройку сети с помощью портативного компьютера.
•
Адрес по протоколу IP: 172.31.255.253
•
Маска подсети: 255.255.255.0
8. Щелкнуть на кнопке «ОК» или «Применить».
9. Открыть веб-браузер и напечатать следующий IР-адрес: 172.31.255.254. Появляется диалоговое окно
логина веб-браузера.
10. Напечатать admin (пароль по умолчанию), чтобы соединиться с веб-приложением. Появляется экран
настройки менеджера пулов (см. рис. 3 на стр. 8).
ПРИМЕЧАНИЕ: Для обеспечения безопасности следует сменить пароль сразу после первого логина (см.
рис. 9 на стр. 14).
ПРЯМОЙ
КАБЕЛЬ
КОММУТАТОР
ПРЯМОЙ КАБЕЛЬ
ПОРТАТИВНЫЙ
КОМПЬЮТЕР
NSM5200
СЕТЬ ENDURA
